Construction d'une nouvelle crèche Stettiner Straße 2021
Construction d'une nouvelle crèche de quatre groupes, récompensée en tant que "bâtiment non résidentiel efficace sur le plan énergétique NRW".
Andreas Horsky, © Andreas Horsky
Cause et objectif
Sur le terrain de la Stettiner Straße 16 se trouvait un bâtiment pavillonnaire d'un étage qui était utilisé comme crèche à 1 groupe. Maintenant, il y a un nouveau bâtiment de deux étages avec 4 groupes qui remplace l'ancien bâtiment. Pendant la construction, la garderie a été déplacée dans l'école primaire Schwalbenweg.
La République tchèque en bref
- Nouvelle construction Achèvement en 2021
- Crèche à 4 groupes (70 places avec 20 places U3, 50 places Ü3)
- Utilisation efficace de la lumière du jour grâce à l'orientation sud
- Haute efficacité énergétique (pompe à chaleur, système de ventilation avec récupération de chaleur et système PV)
- Surface nette de la salle NRF : environ 703 m².
- Début de l'exécution : Hiver 2018
- Date d'achèvement: été 2020
- Budget nécessaire : 3,02 millions d'euros
- Les architectes : Herkrath + Herkrath Architekten PartGmbB, Aix-la-Chapelle
Récompenses 2025 en tant que bâtiment non résidentiel à haute efficacité énergétique

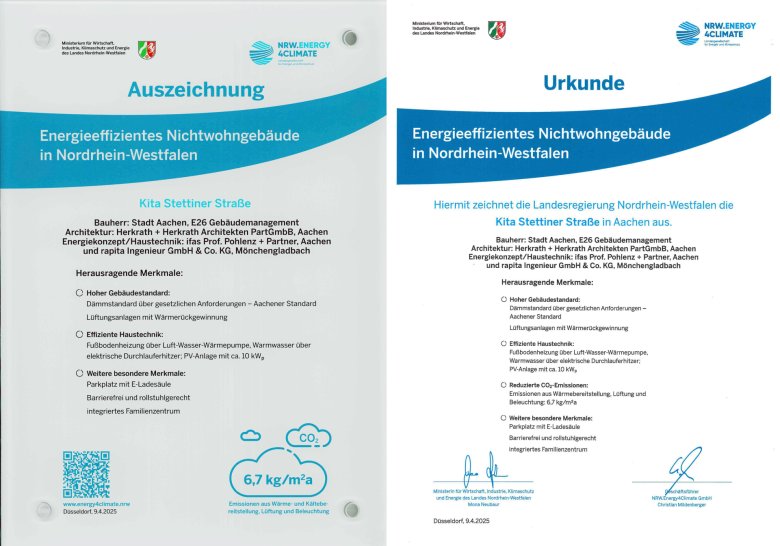

Récompense et certificat pour la KiTa Stettiner Straße
Remise du prix, de gauche à droite : Gabriele Hajok (responsable du service de gestion des bâtiments), Mme Herkrath (Herkrath + Herkrath Architekten PartGmbB), Jens Hausschild (responsable de l'exploitation de la gestion des bâtiments), Leonidas Papadopoulos (responsable du projet de gestion des bâtiments), M. Petersdorff (ministère MWIKE NRW) Silke Krebs (secrétaire d'État du ministère MWIKE NRW), Heiko Thomas (service environnement de la ville d'Aix-la-Chapelle).
Photos de chantier

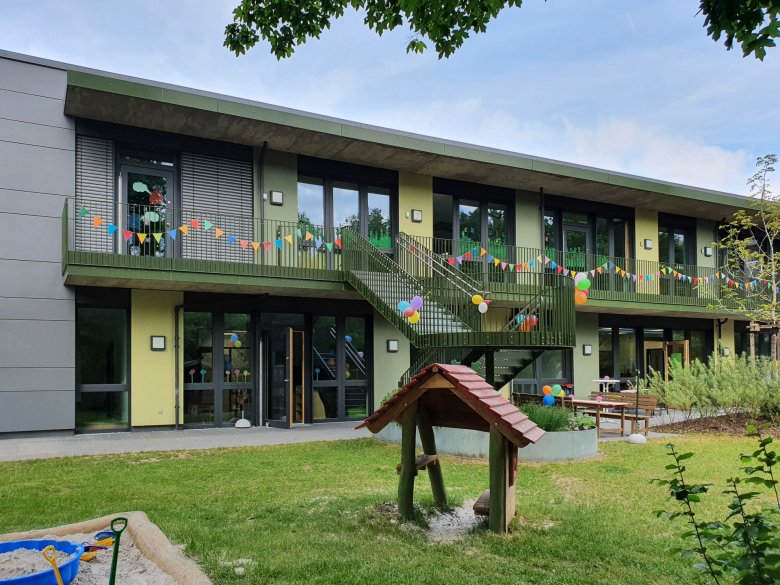

21.05.2022 Cérémonie d'inauguration

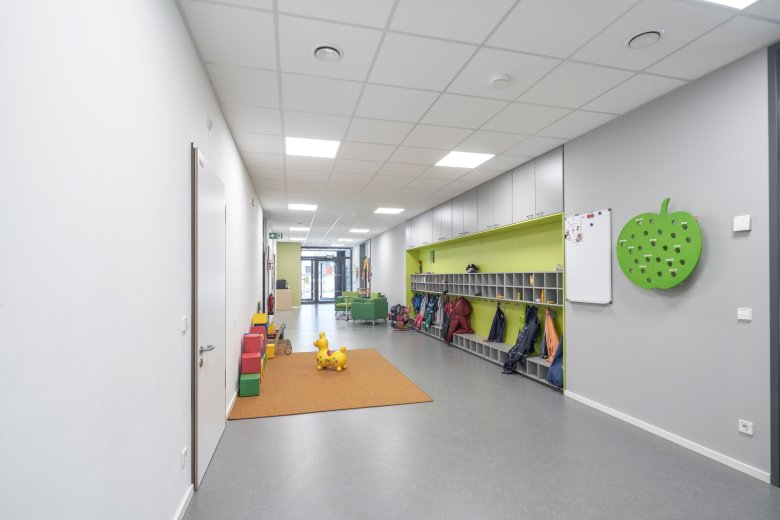

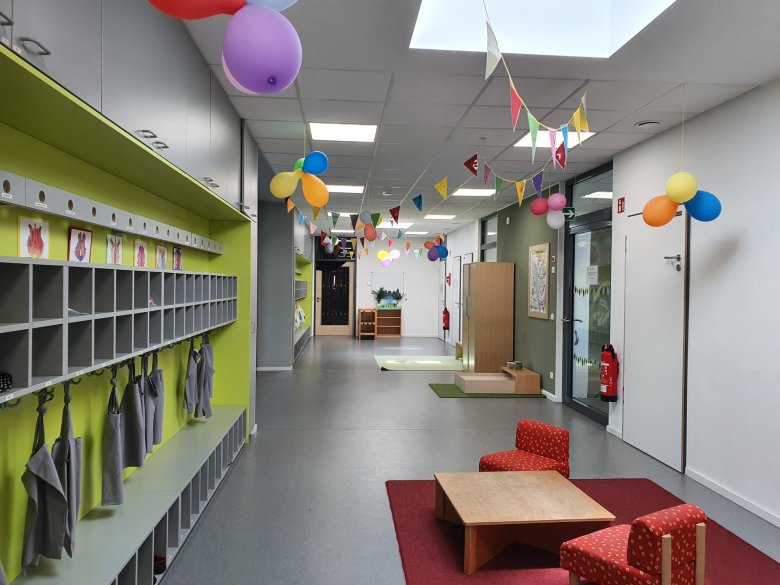

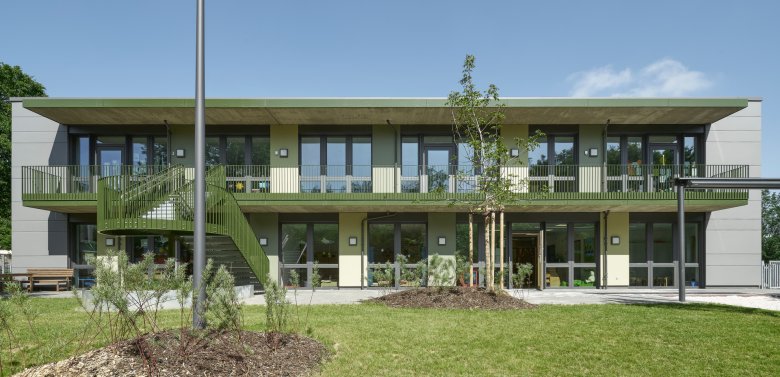

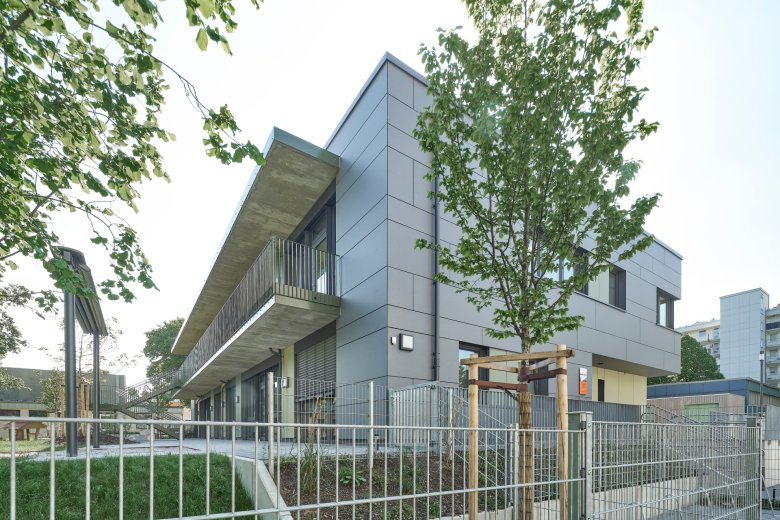

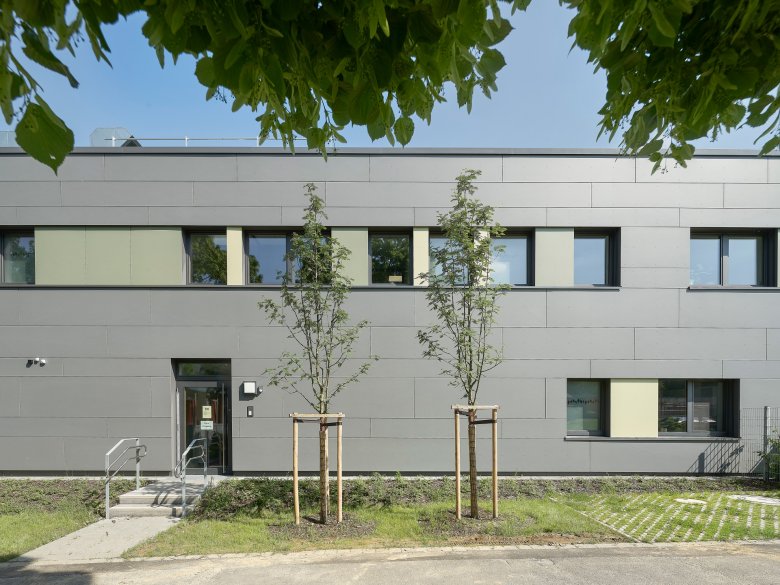

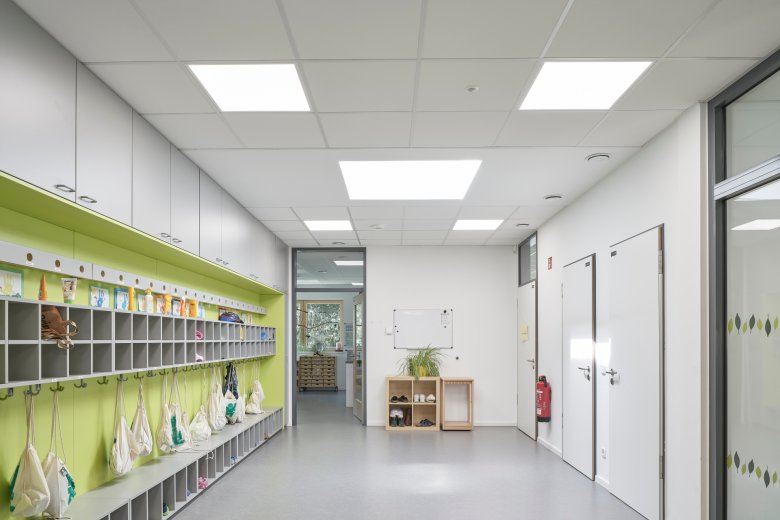

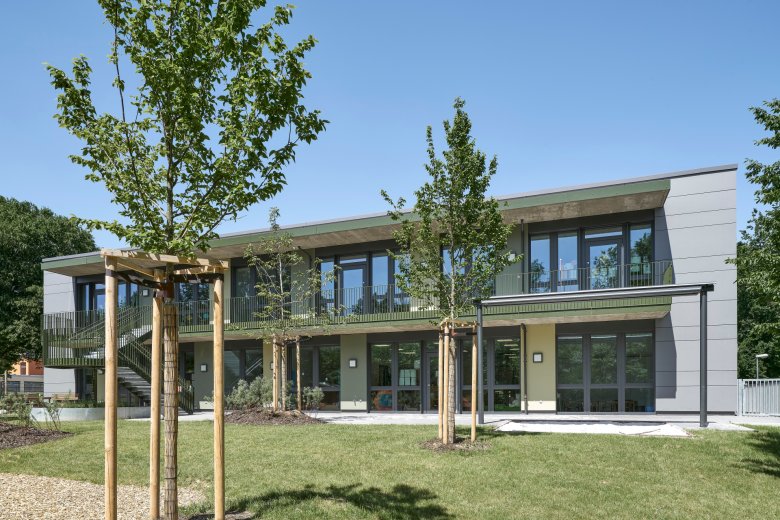

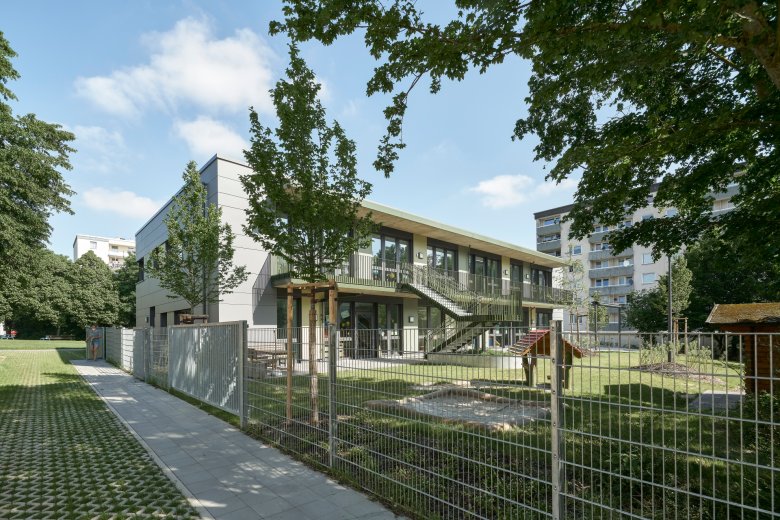

La crèche a été décorée de toutes les couleurs pour la cérémonie d'inauguration.2020 Photos d'achèvement

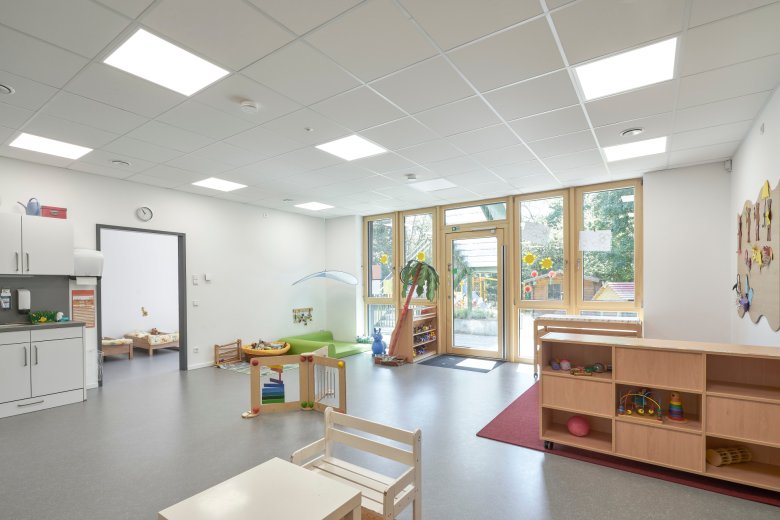

Andreas Horsky, © Andreas Horsky
Andreas Horsky, © Andreas Horsky
Andreas Horsky, © Andreas Horsky
Andreas Horsky, © Andreas Horsky
Andreas Horsky, © Andreas Horsky
Andreas Horsky, © Andreas Horsky
Andreas Horsky, © Andreas Horsky
Andreas Horsky, © Andreas Horsky
Andreas Horsky, © Andreas Horsky
Andreas Horsky, © Andreas Horsky
Andreas Horsky, © Andreas Horsky

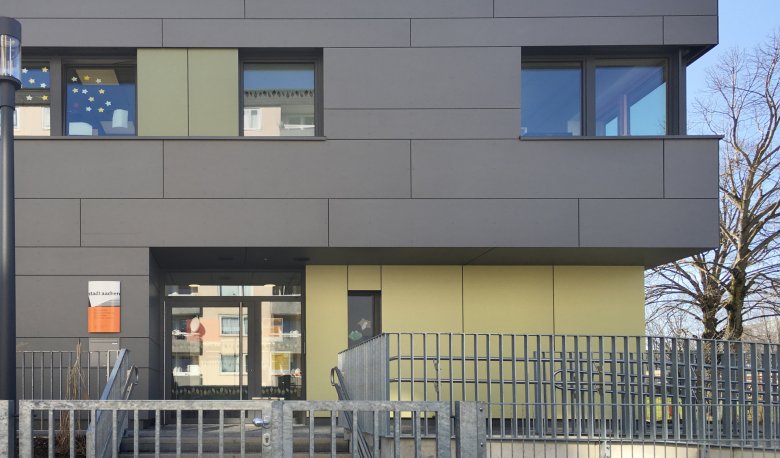

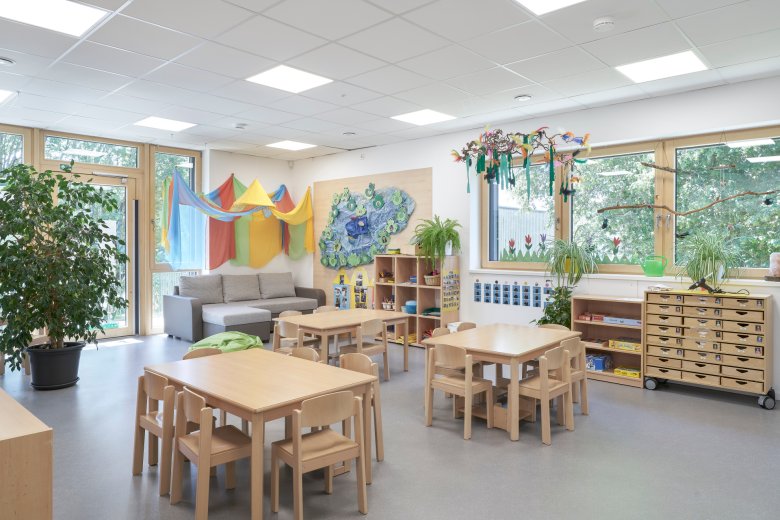

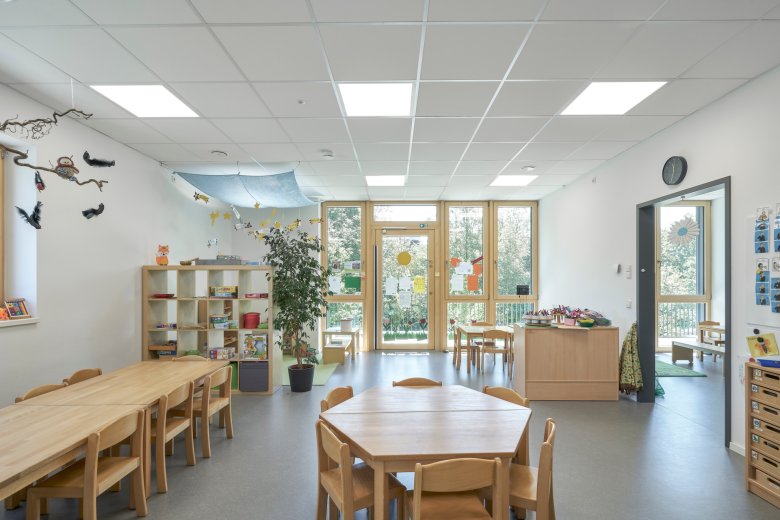

Andreas Horsky, © Andreas HorskyPhotos d'achèvement de A. HorskyJanvier 2021
Décembre 2020
La nouvelle plantation a été faite.Novembre 2020

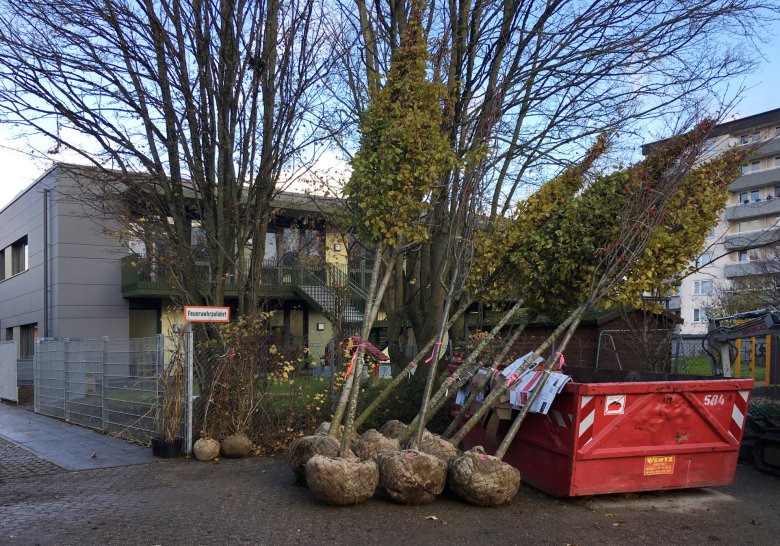

Les plantes ont été livrées.Octobre 2020

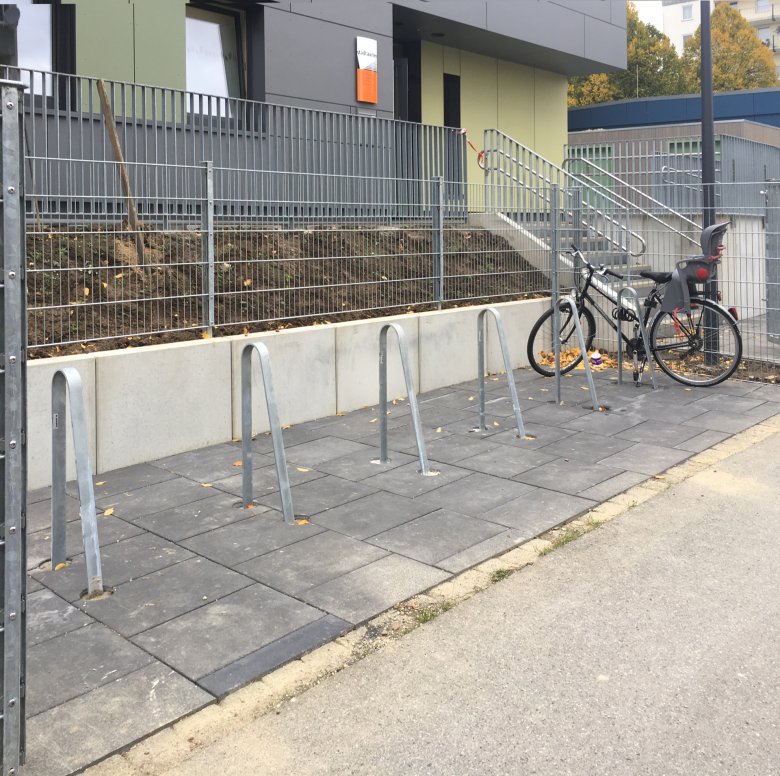

Les supports à vélos sont livrés et montés.

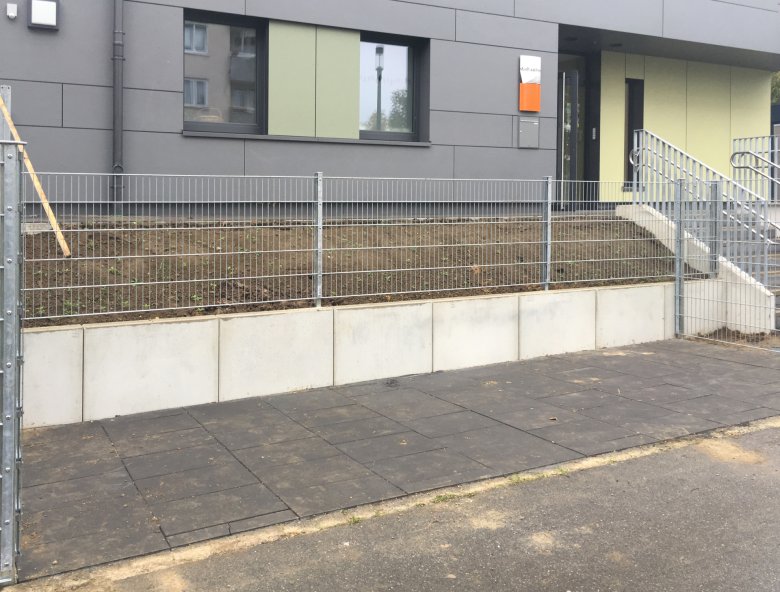

Le parking à vélos a été achevé.

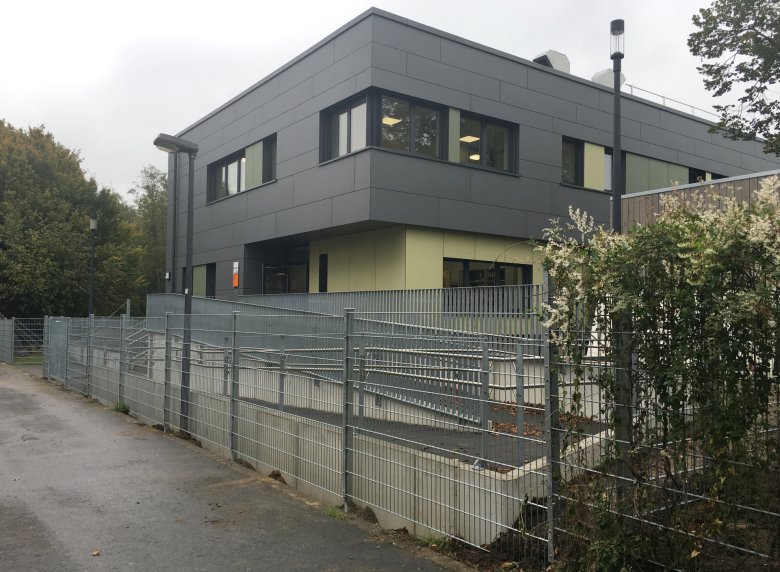

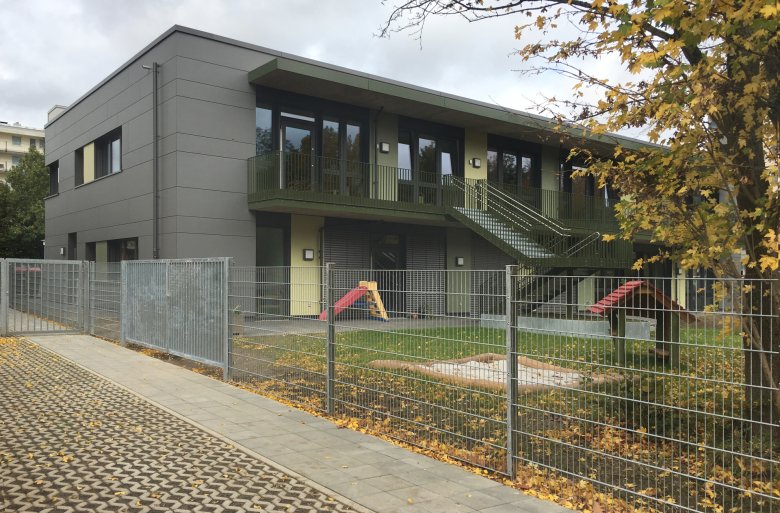

La clôture et la balustrade sont montéesSeptembre 2020

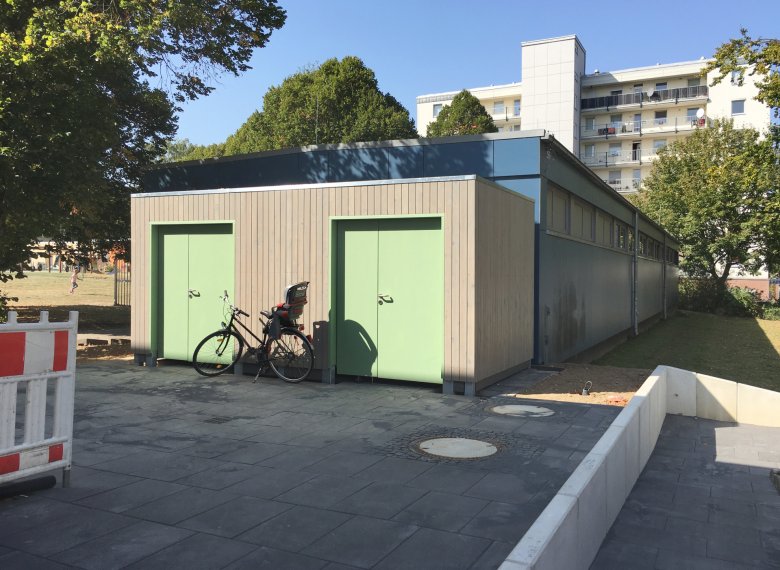

L'entrepôt extérieur a été livré et monté.

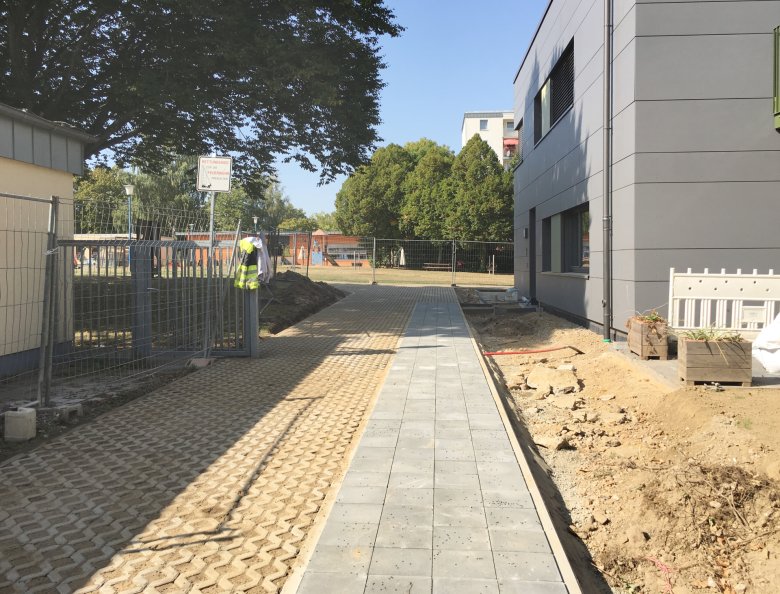

Le passage pour les pompiers est terminé.

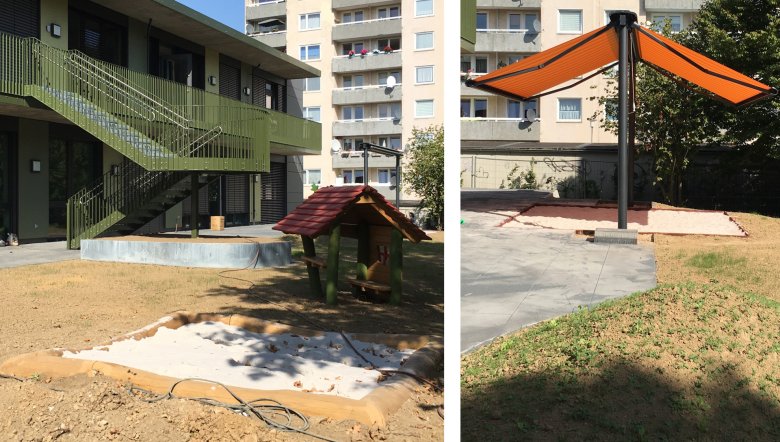

La maison de jeu et le bac à sable pour la zone U3 sont terminés. La protection solaire pour le bac à sable a été livrée et installée.

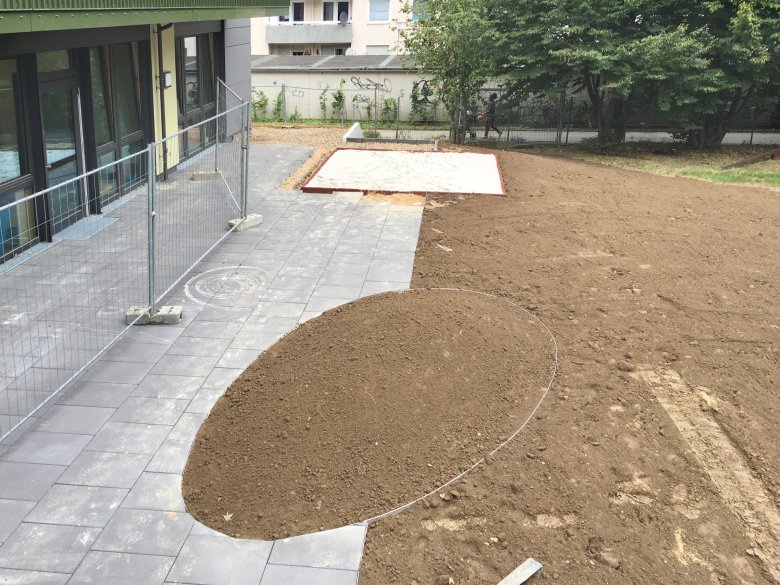

Les travaux d'aménagement extérieur avancent. Le bac à sable a été achevé.

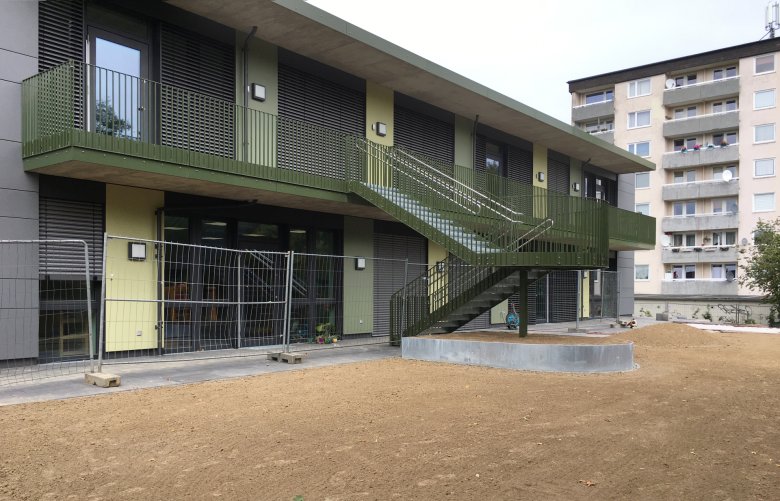

La réalisation des aménagements extérieurs progresse.

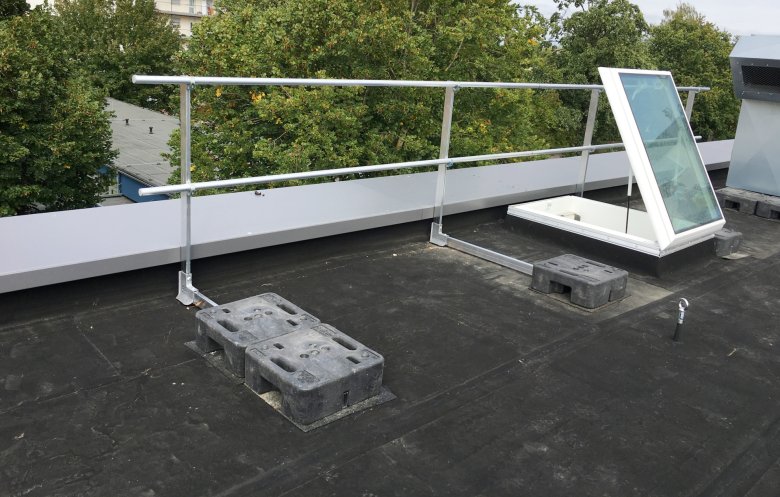

La protection contre les chutes sur le toit a été réalisée.

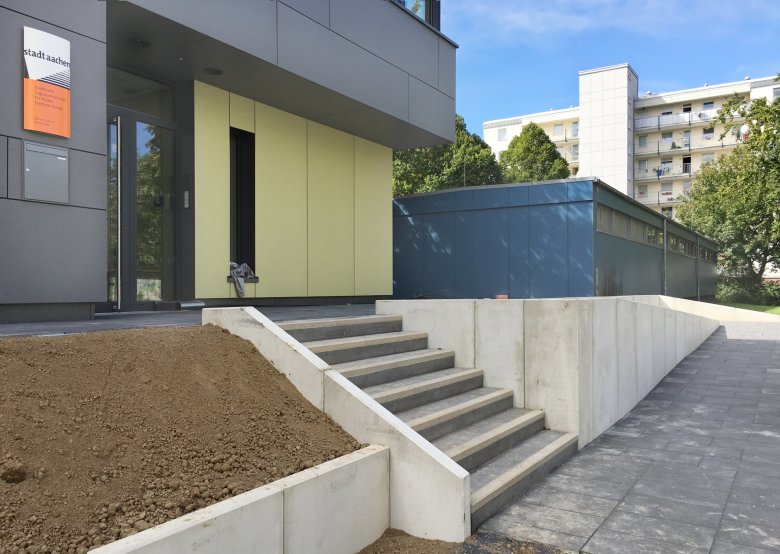

La rampe est terminée.

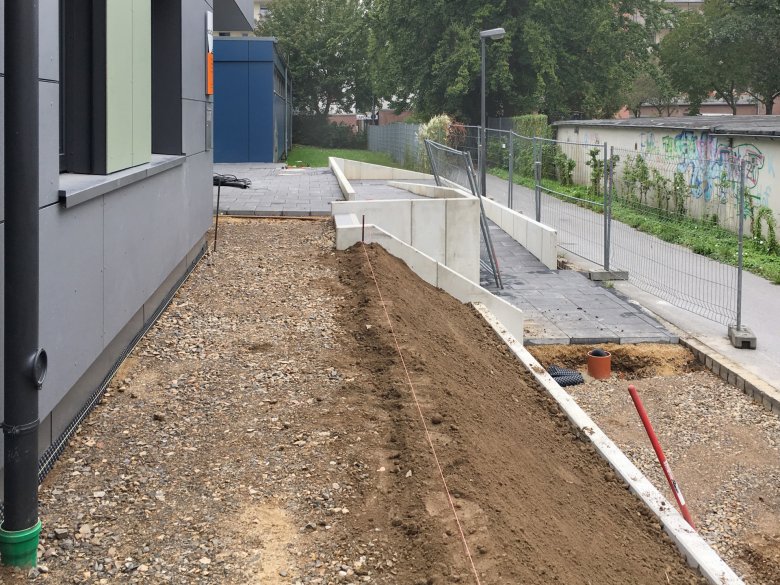

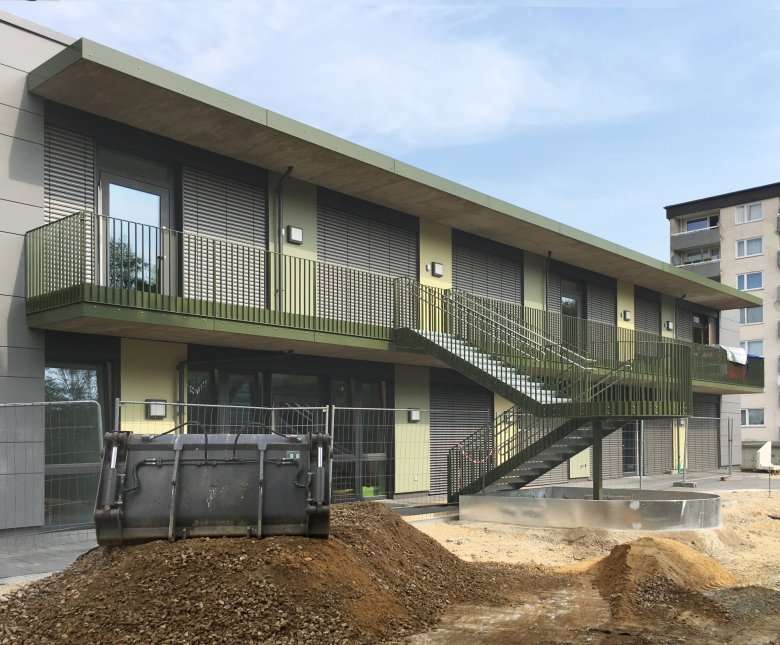

Les travaux sur la rampe et l'entrée sont avancés.Août 2020

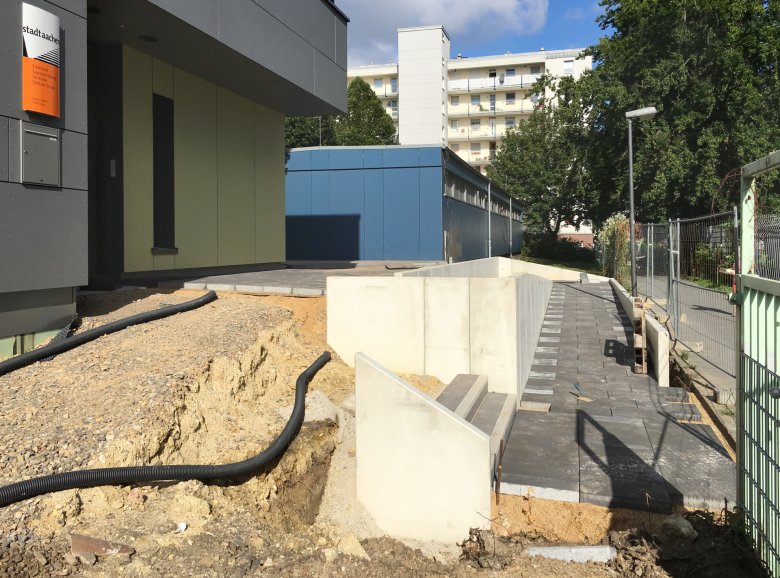

Les travaux d'aménagement extérieur avancent. La rampe est construite.Juillet 2020

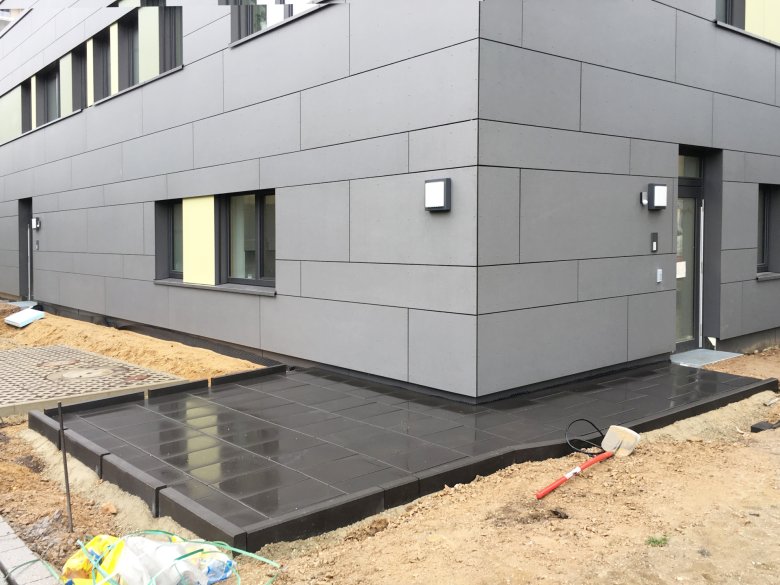

Les travaux d'aménagement extérieur avancent.

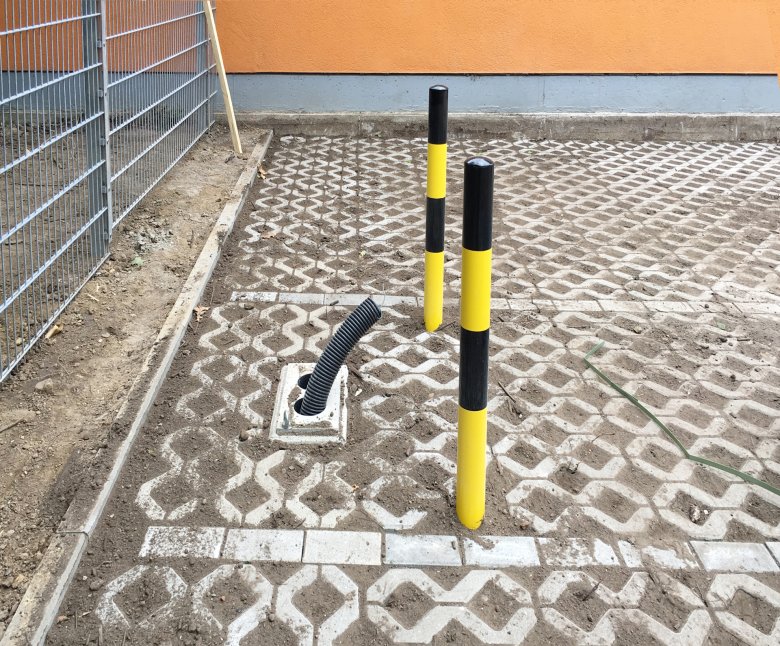

Les préparatifs pour la colonne E sont terminés.

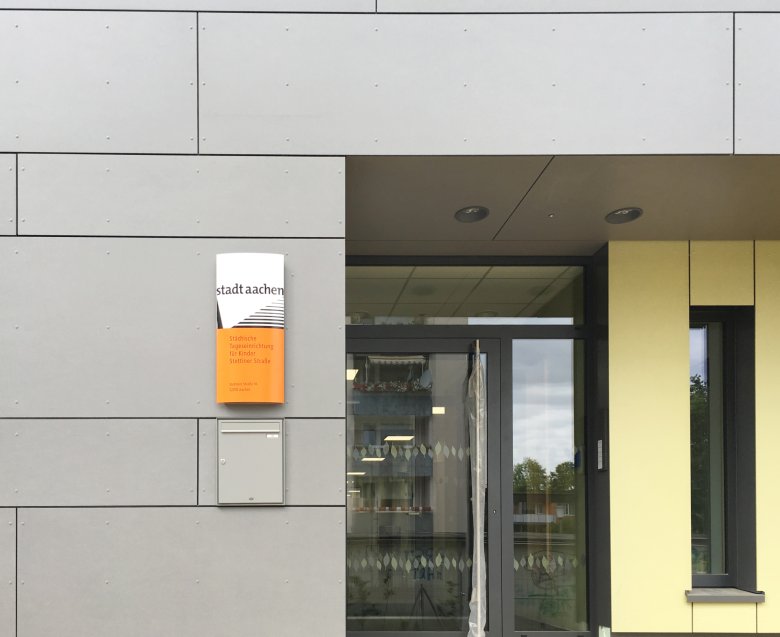

Le panneau de la garderie a été installé

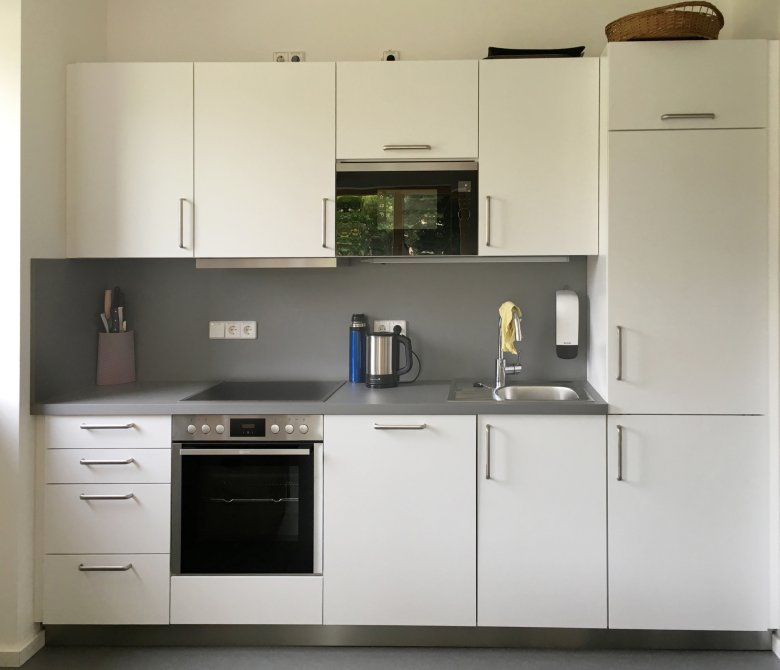

La cuisine du personnel est terminée.

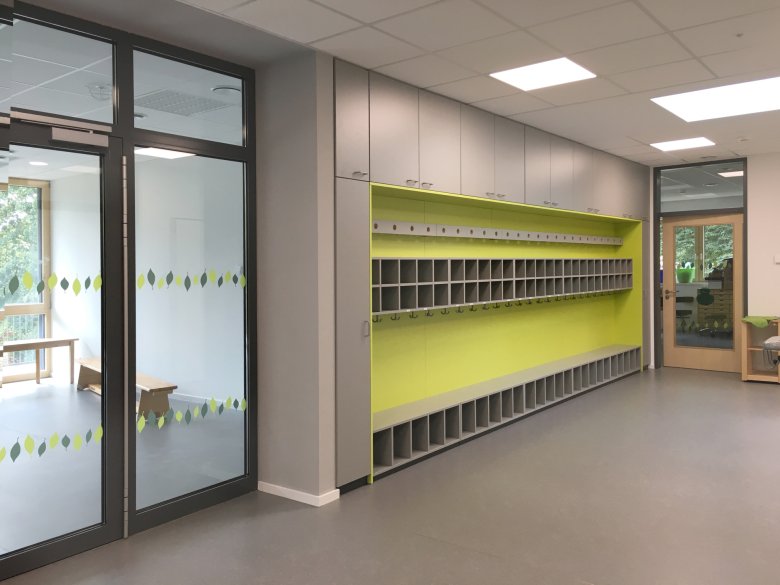

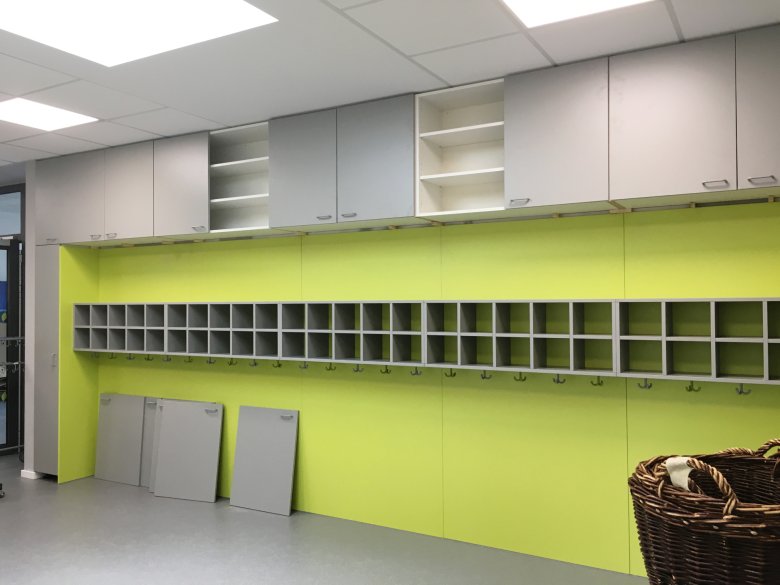

Les vestiaires sont prêts
Les vestiaires ont été livrés et sont en cours de montage.Juin 2020

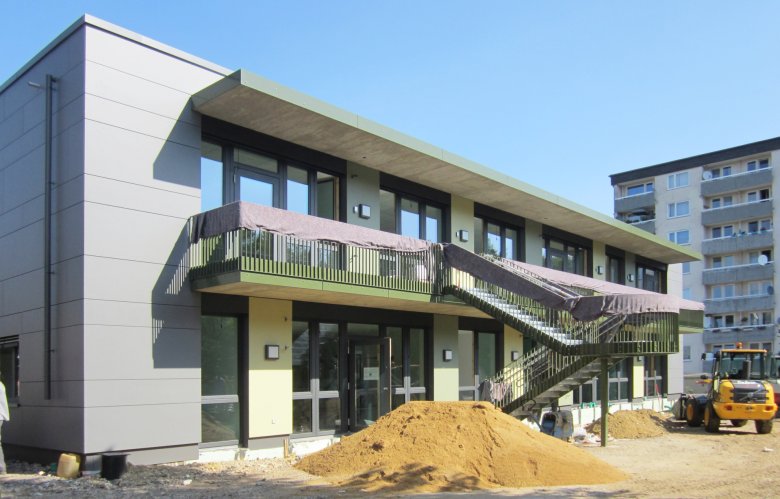

Les travaux d'aménagement extérieur ont commencé.

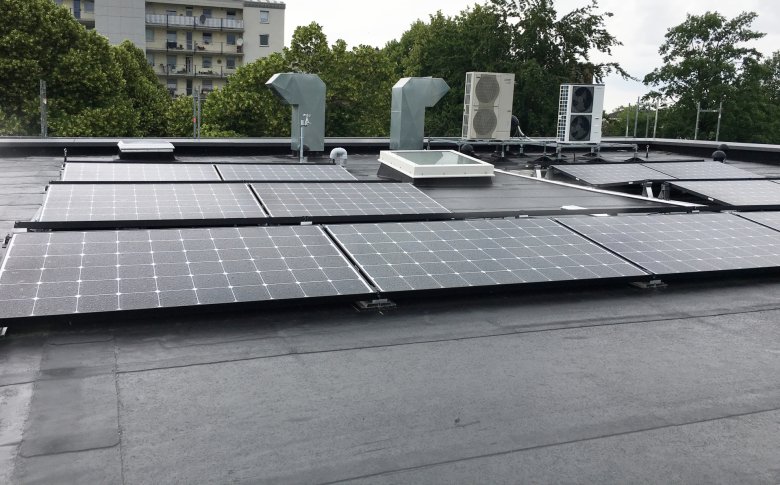

L'installation photovoltaïque a été montée.
L'installation PV a été livrée

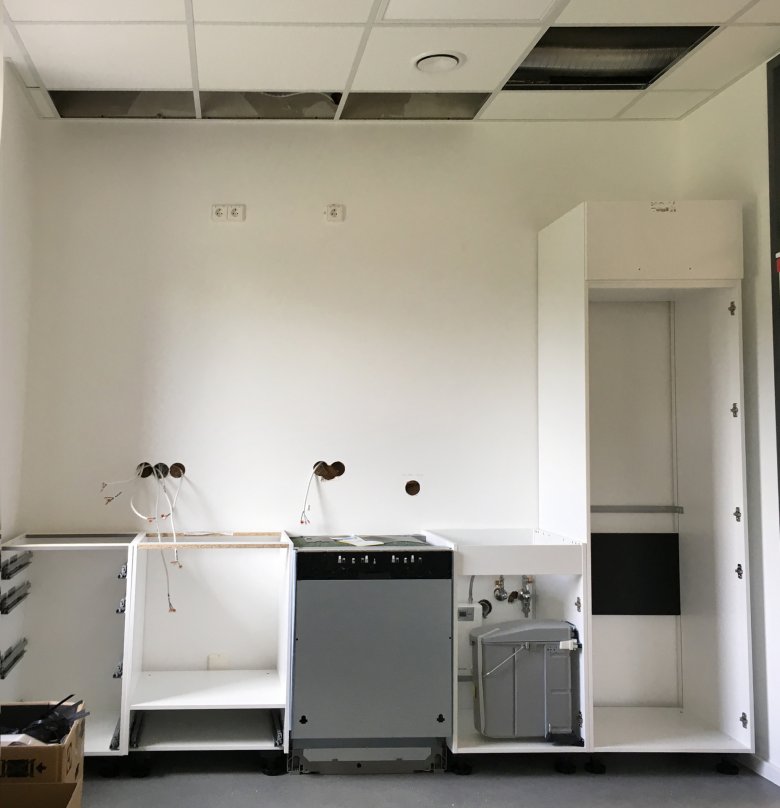

La cuisine du personnel a été livrée et est en cours de montage.
Les salles de groupe sont terminées.

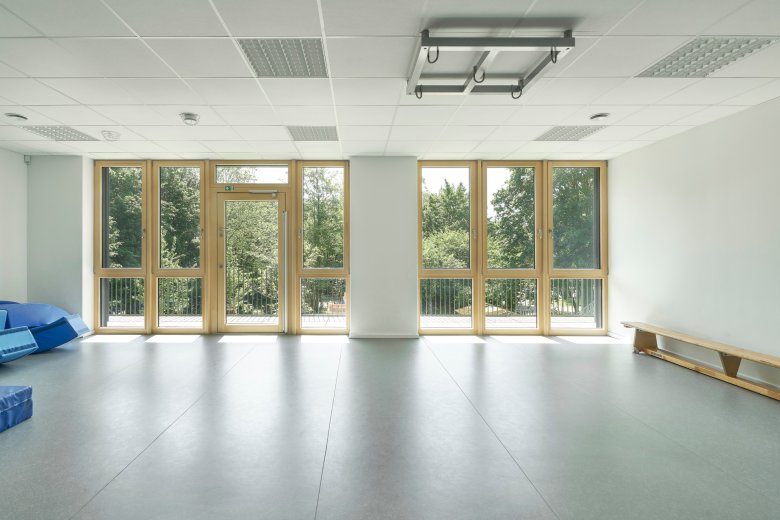

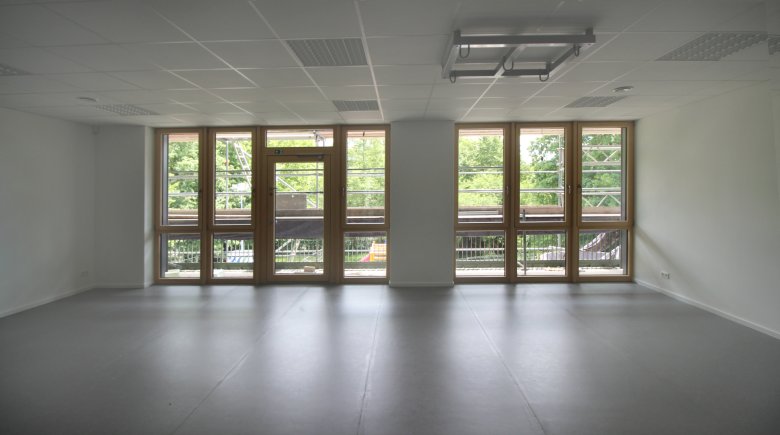

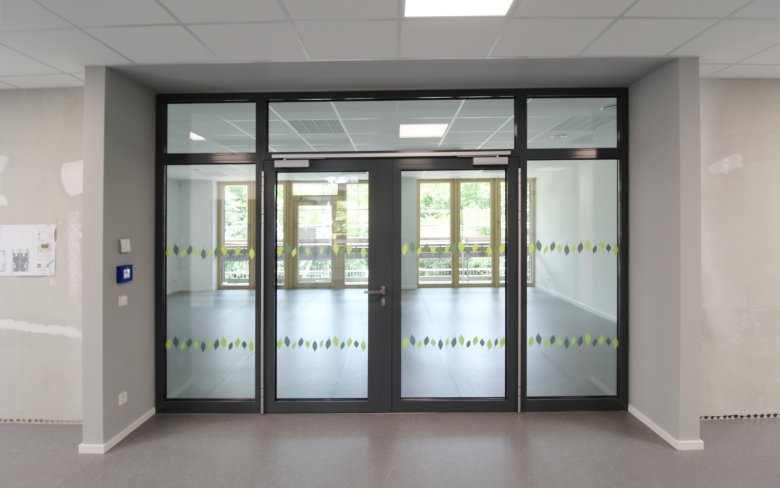

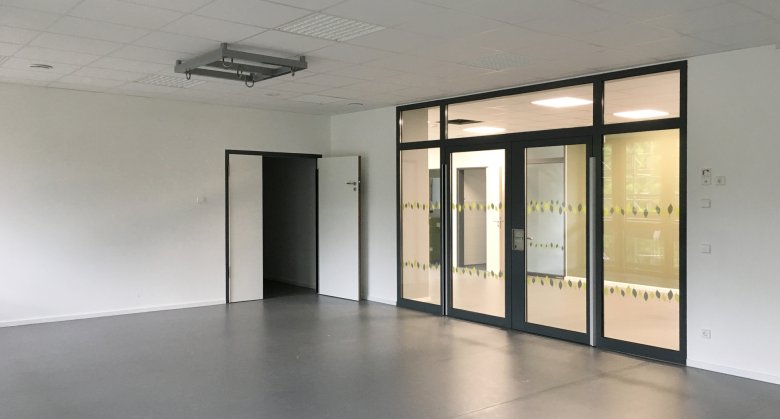

La salle polyvalente a été achevée.
Les couloirs sont préparés pour l'aménagement. Les salles de groupe sont terminées.Mai 2020

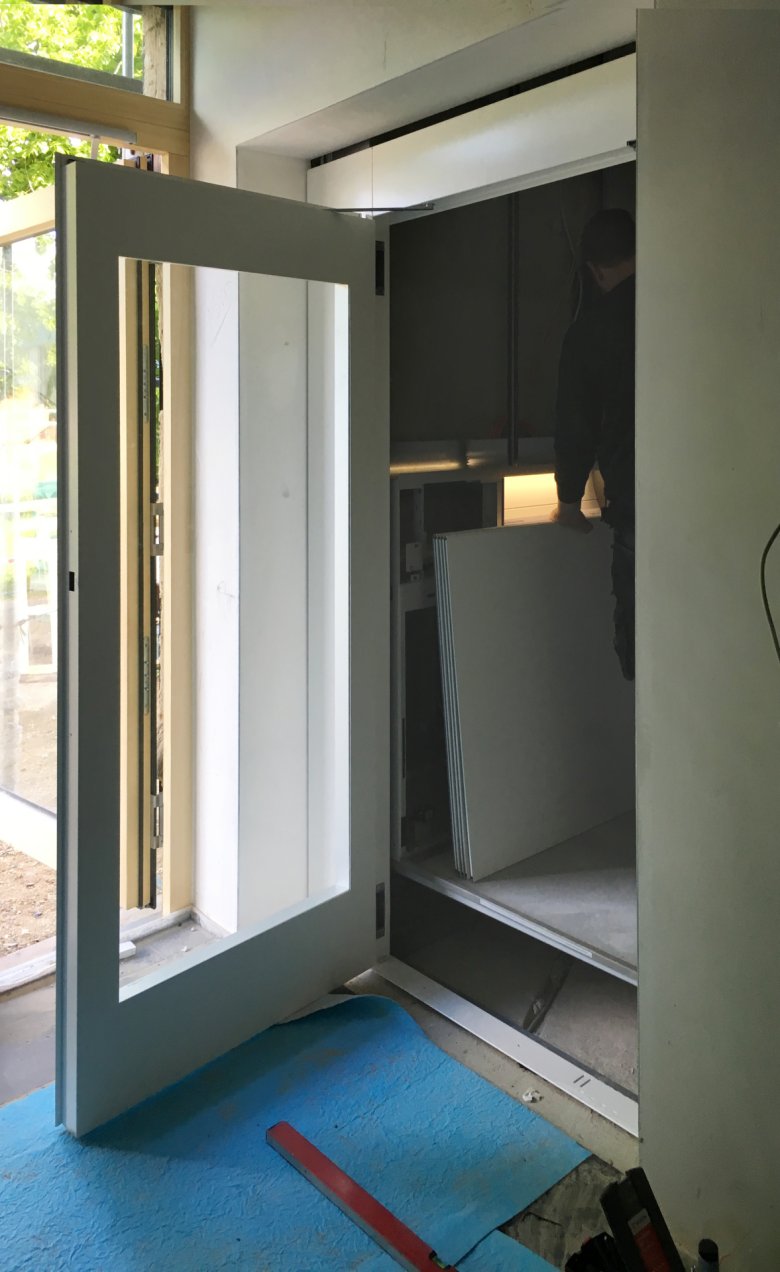

Ascenseur

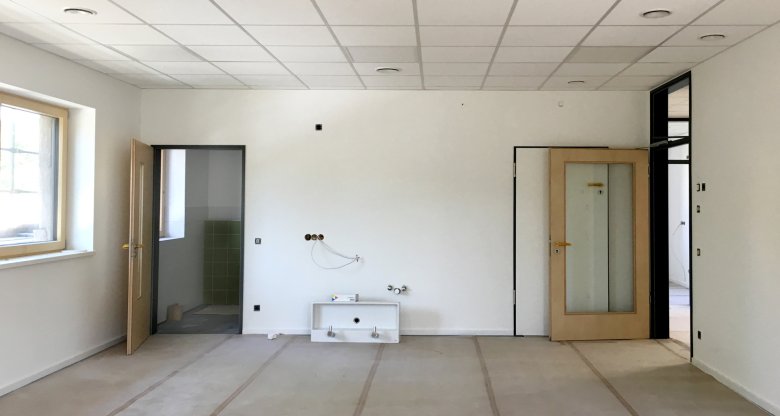

L'installation électrique de précision a lieu. Les lampes ont été installées.

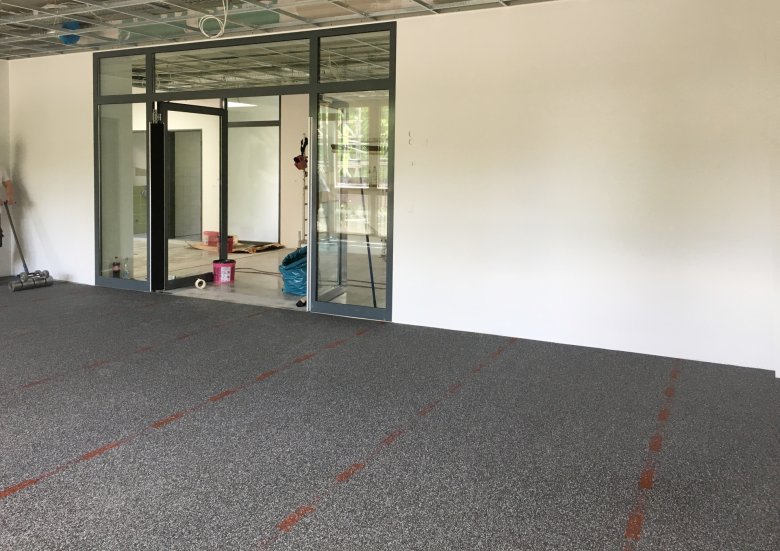

La protection contre les chocs dans la salle polyvalente a été réalisée.

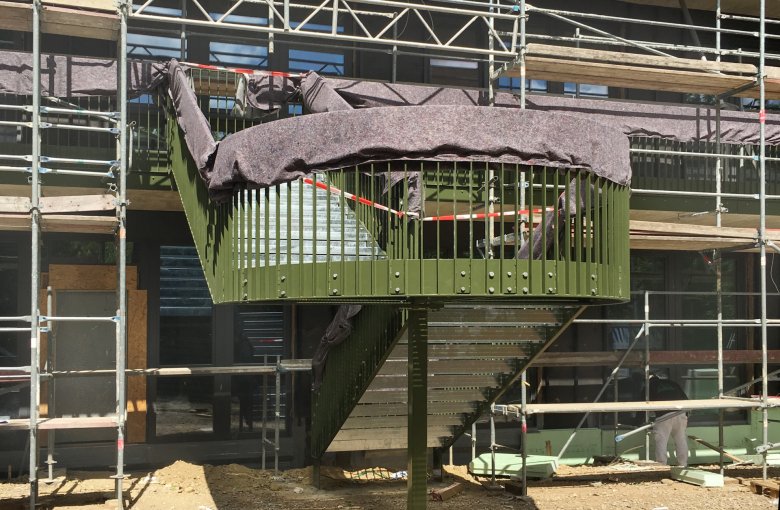

L'escalier en acier a été livré et monté.
Le montage de la façade a commencé.

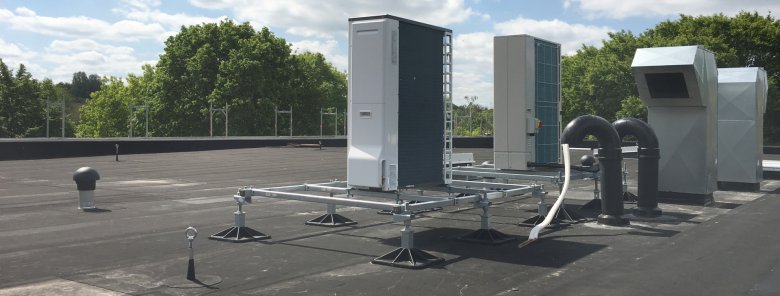

Les conduits d'évacuation et d'arrivée d'air sur le toit ont été montés.Avril 2020

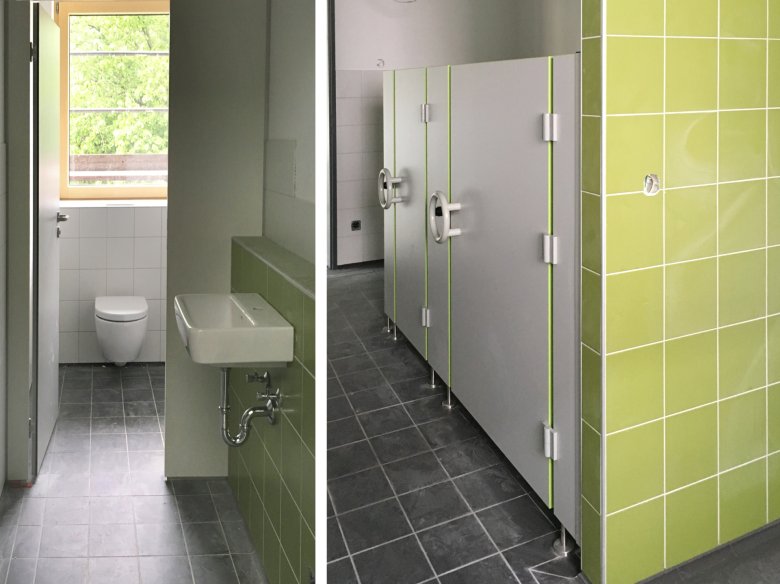

Les cloisons de WC ont été livrées et installées.

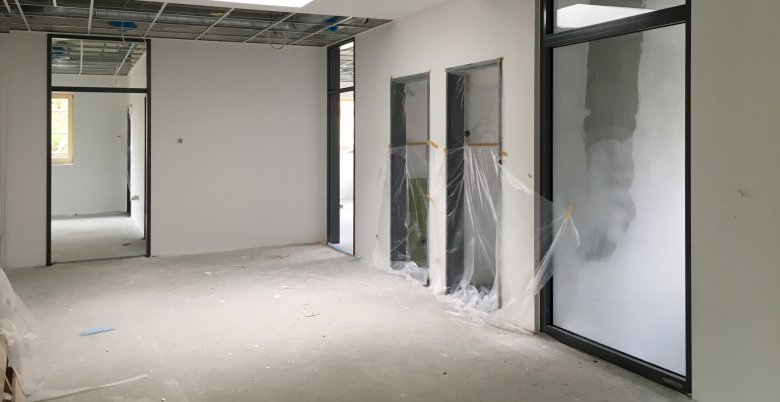

Les travaux de peinture avancent.
Les vitres ont été livrées et sont montées.

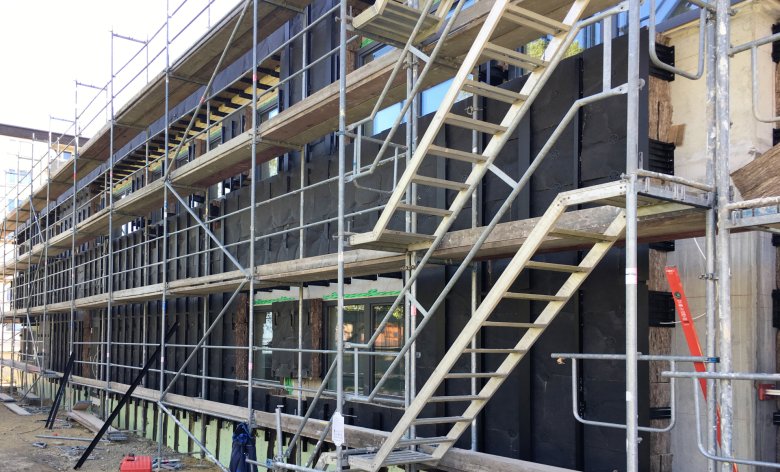

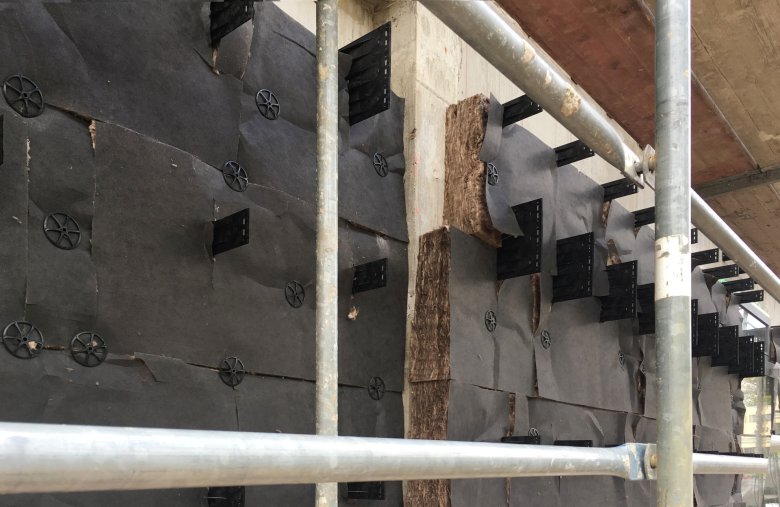

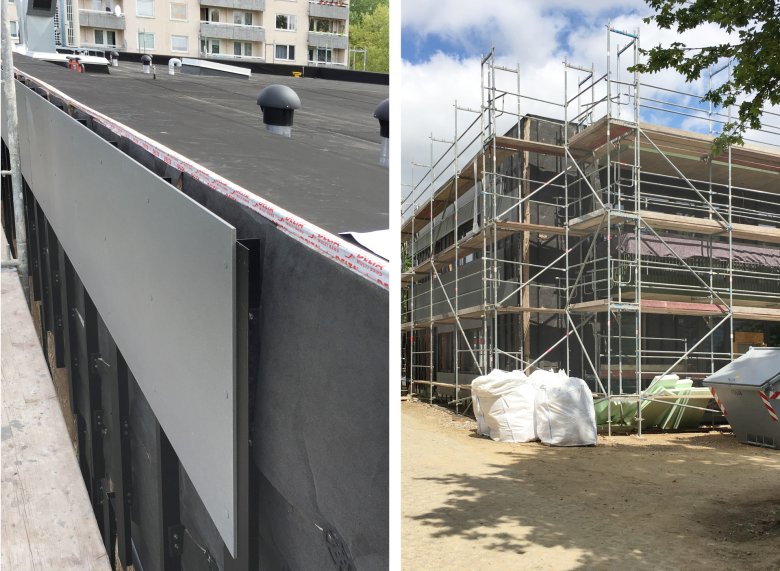

Les travaux de façade avancent. L'isolation thermique pour la façade a été livrée et installée.

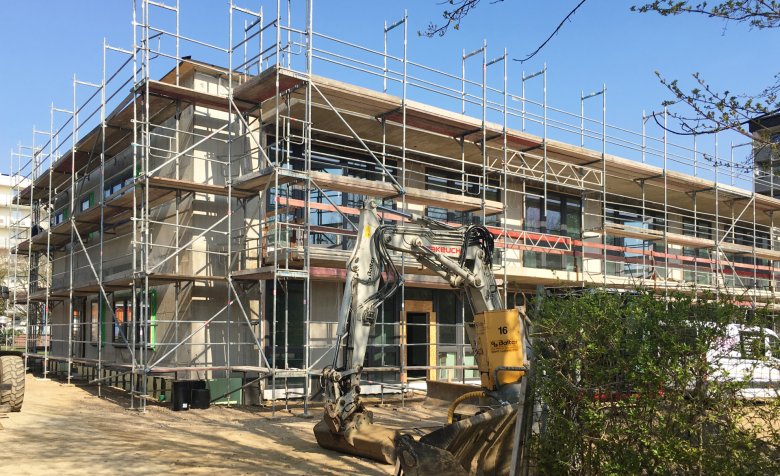

L'échafaudage a été installé le long de la façade. La réalisation de la sous-structure de la façade a commencé.Mars 2020

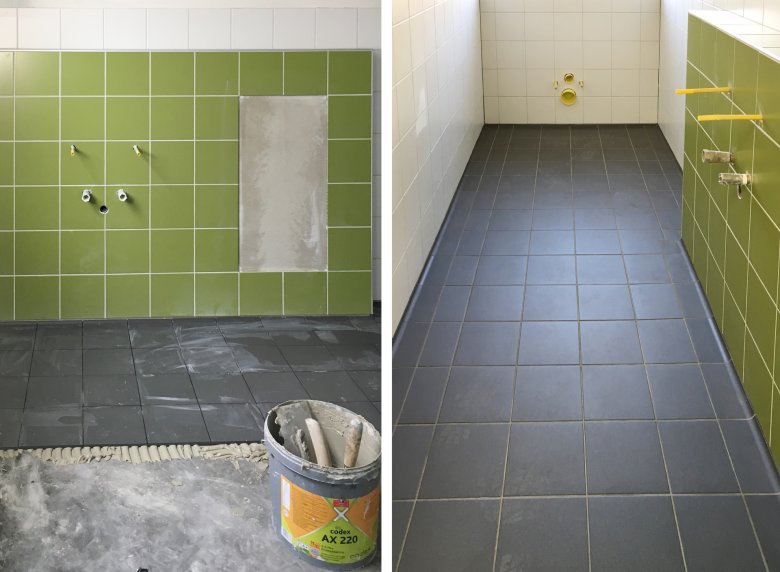

Les travaux de carrelage avancent.

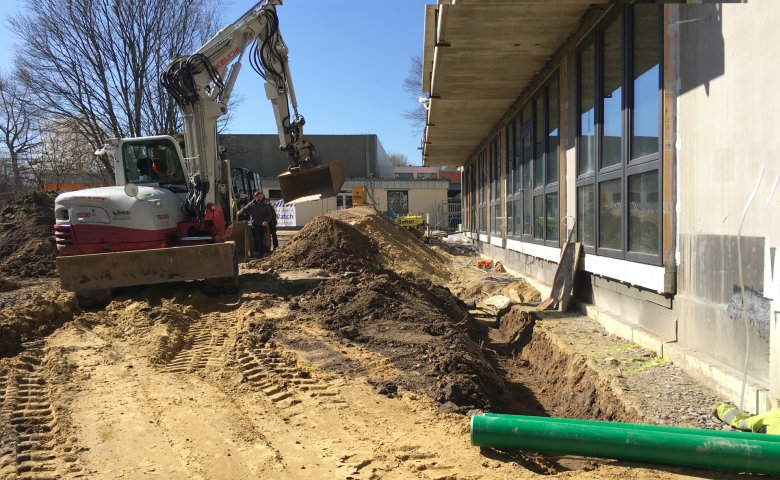

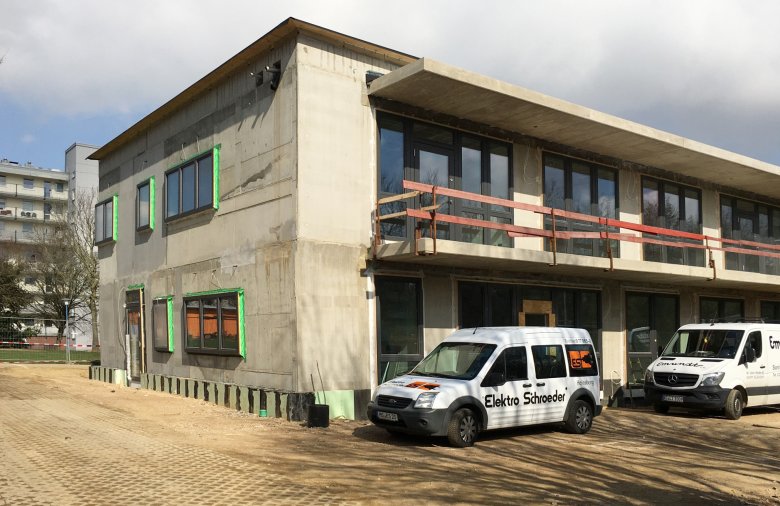

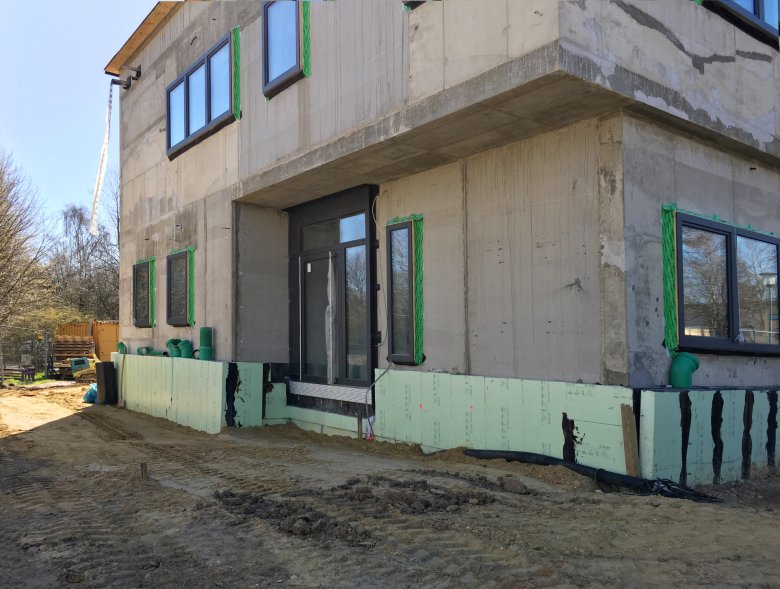

Les travaux de canalisation autour du bâtiment ont été achevés.
L'exécution du média TGA est déjà partiellement terminée.
Les travaux de raccordement des médias TGA avancent.Février 2020

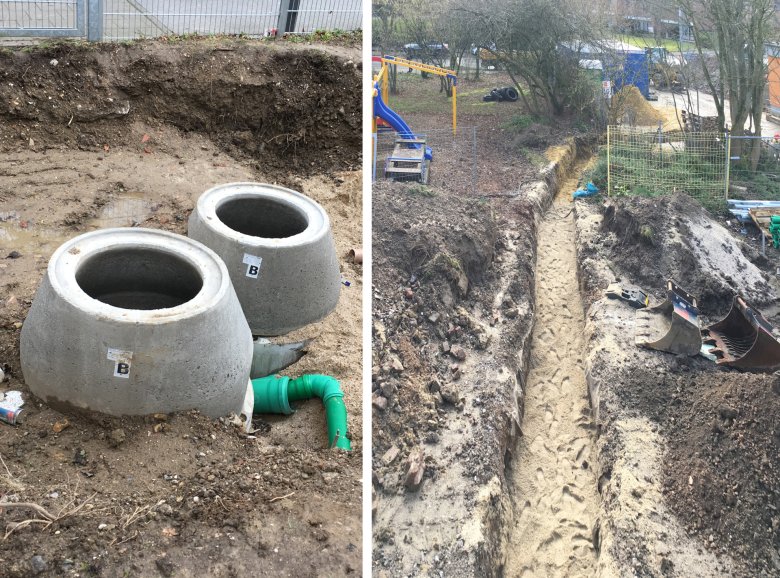

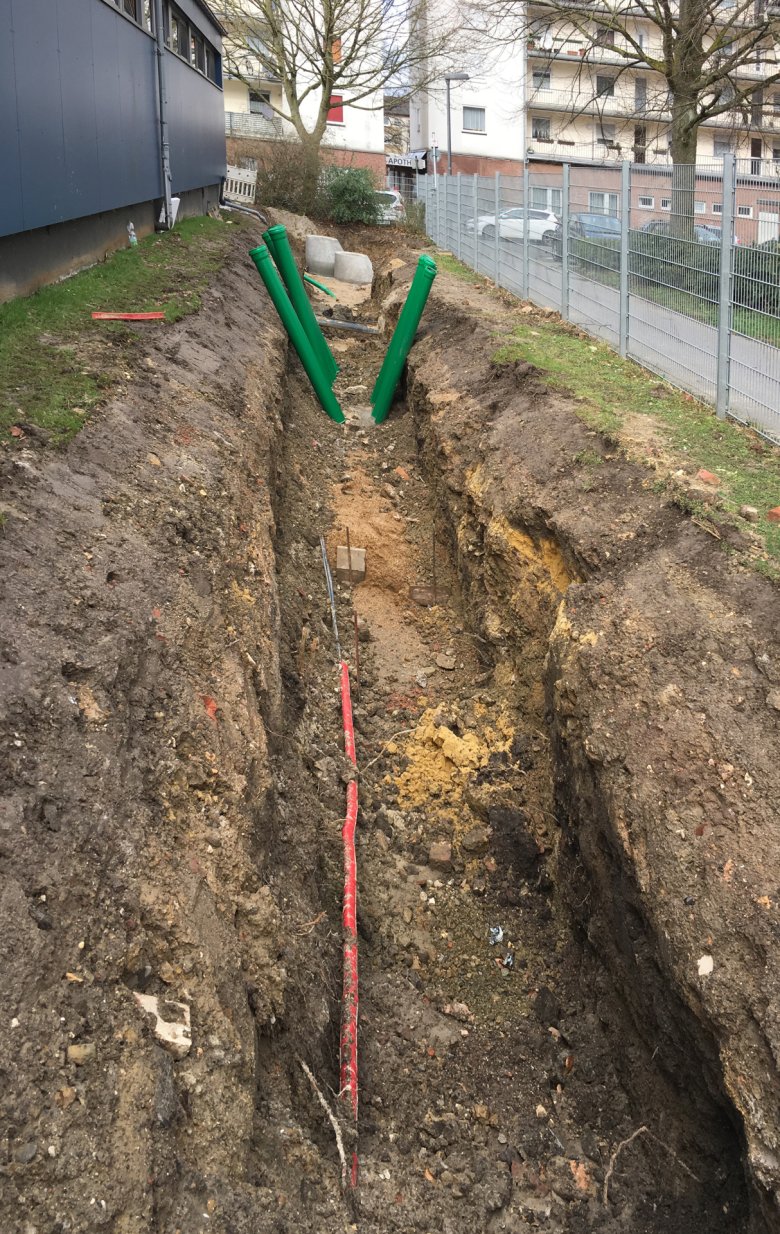

Travaux de canalisation
L'exploitation des médias TGA progresse.Janvier 2020

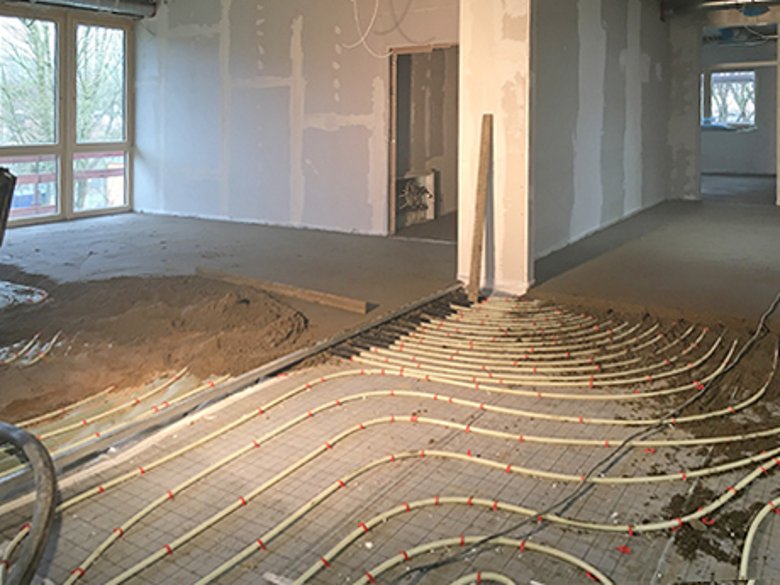

Les travaux de chape à l'étage supérieur ont commencé.

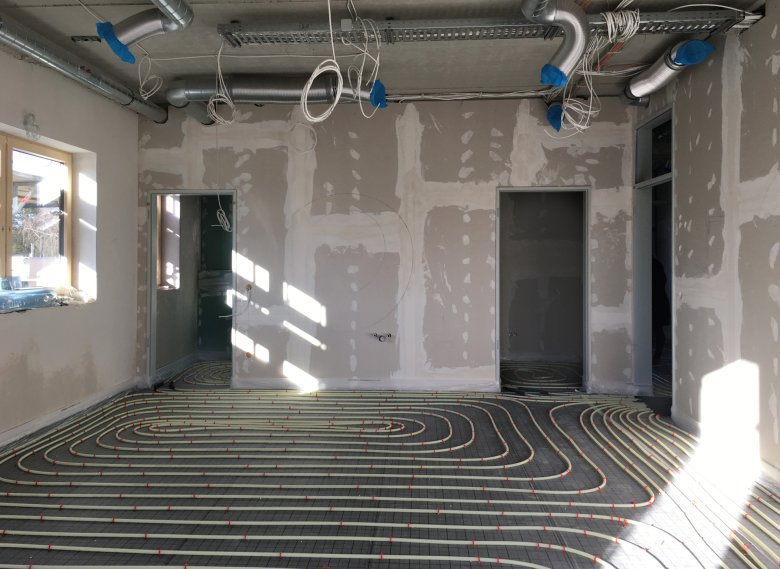

Version chauffage au sol

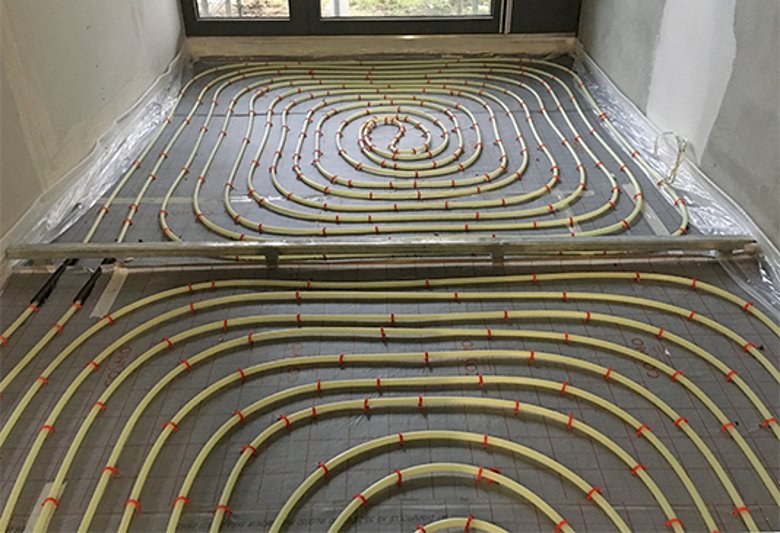

Le chauffage par le sol au rez-de-chaussée a été achevé.

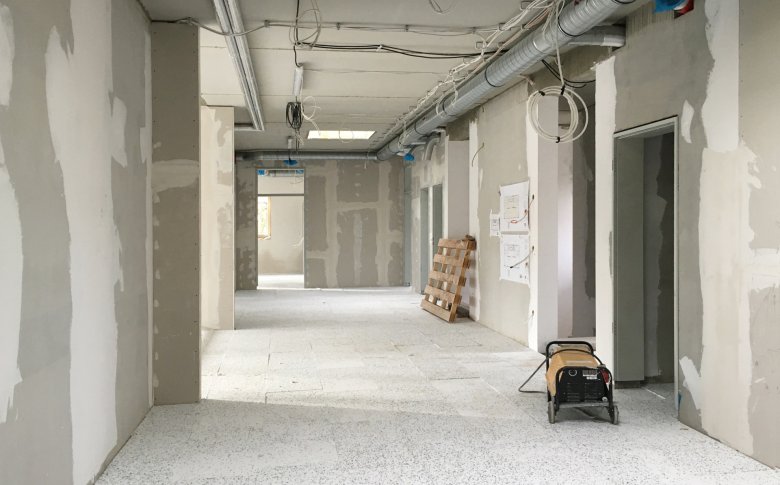

L'isolation contre les bruits d'impact à l'étage supérieur a été réalisée.

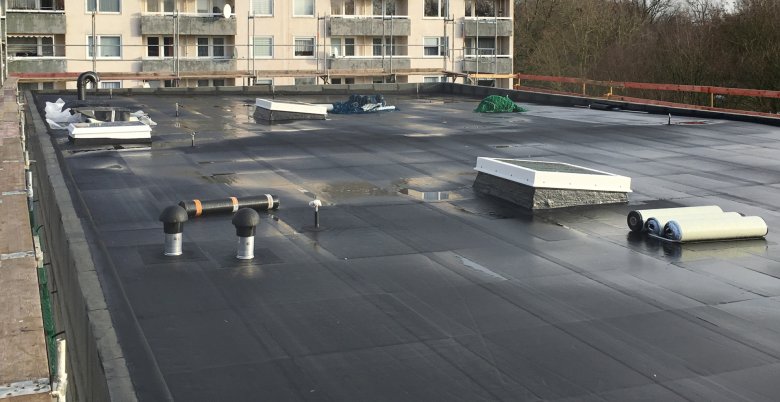

Le toit a été isolé.Décembre 2019

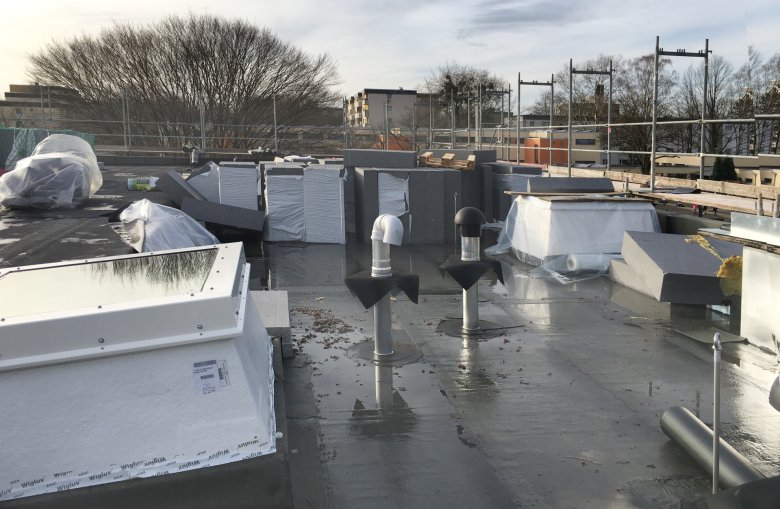

Les travaux de toiture avancent.
Les travaux de toiture avancent.

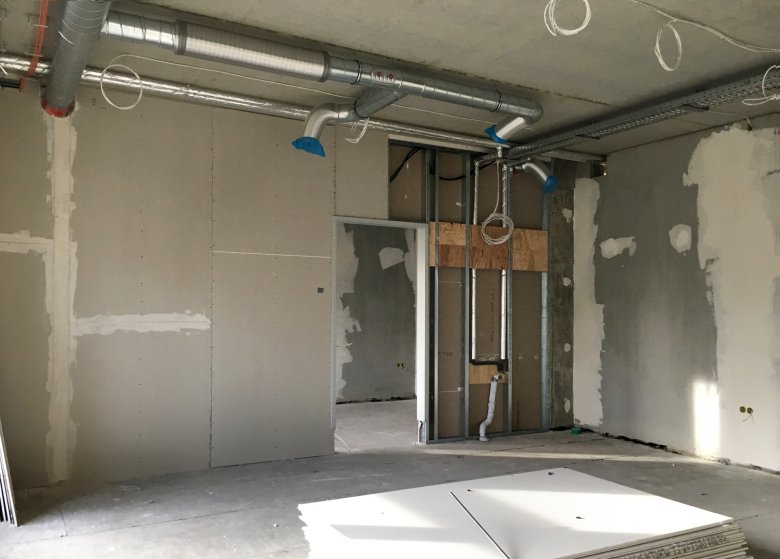

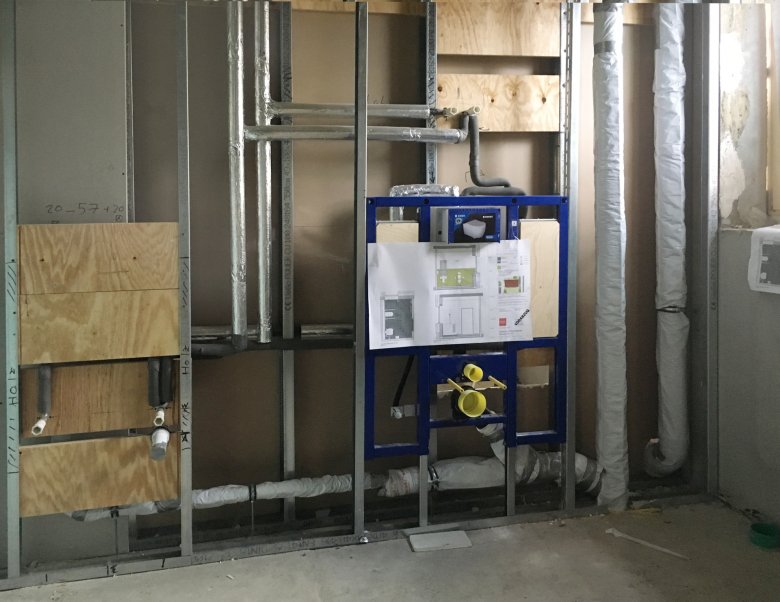

Tuyaux TGA
Les travaux TGA avancent.Novembre 2019

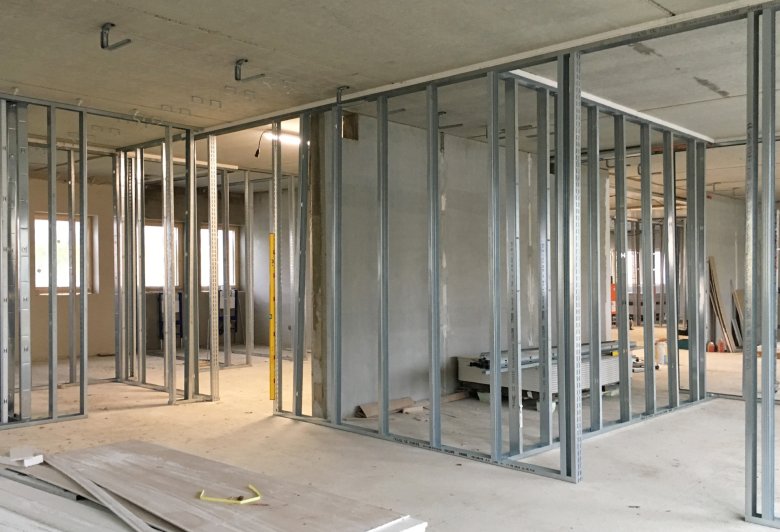

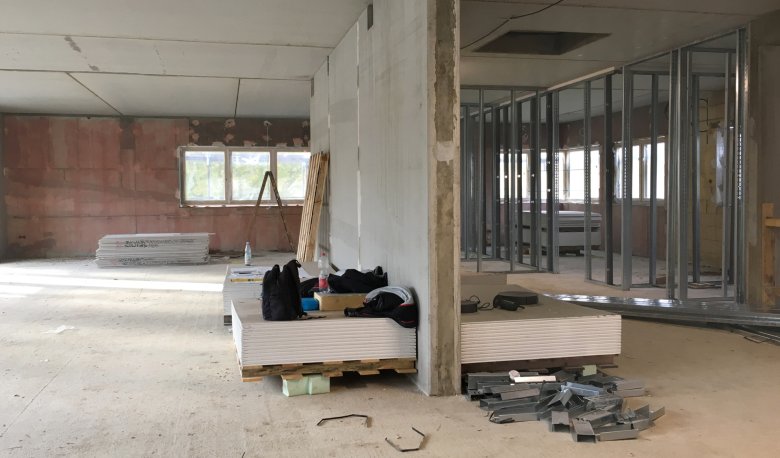

Les travaux de plâtrage intérieur et de cloison sèche ont commencé.Octobre 2019

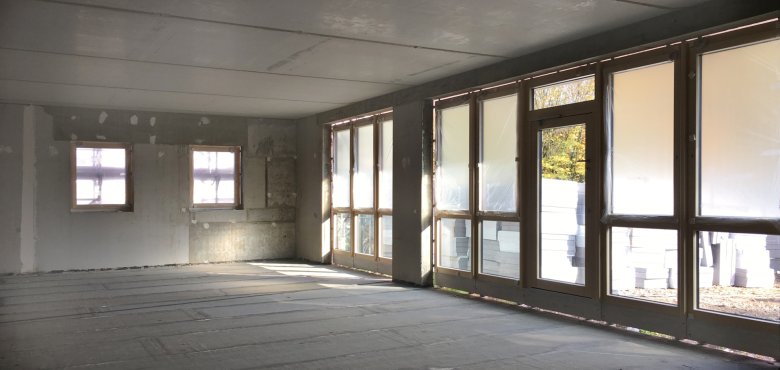

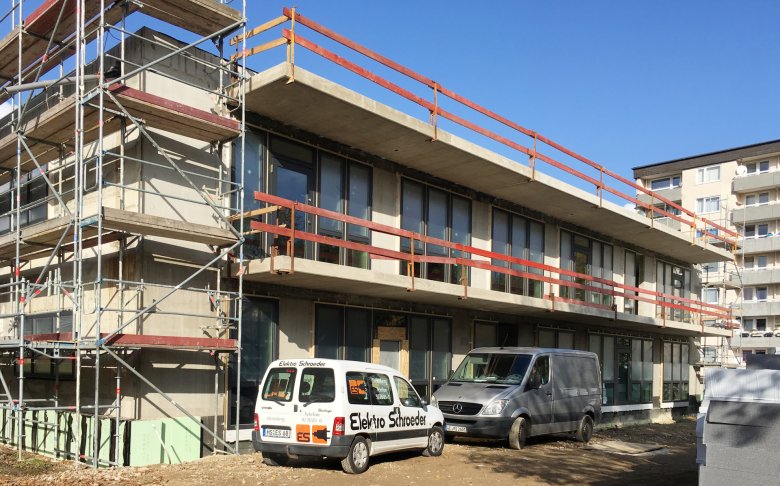

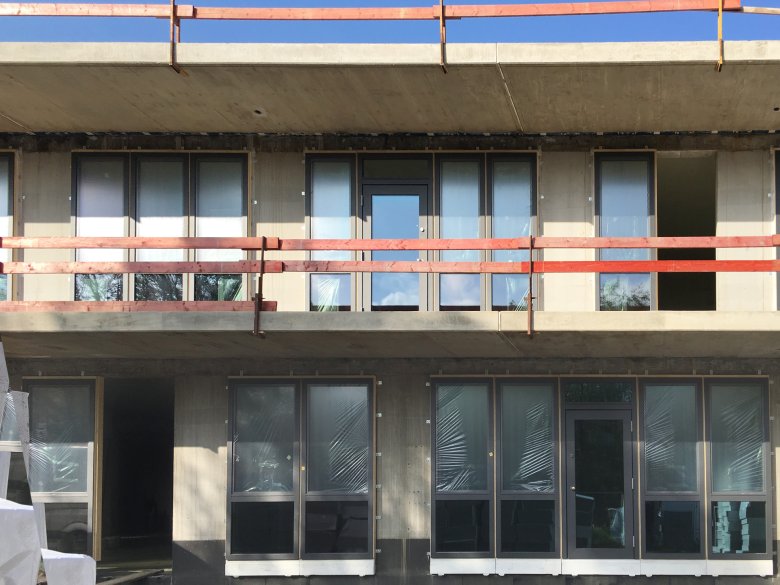

Les fenêtres ont été livrées et installées.

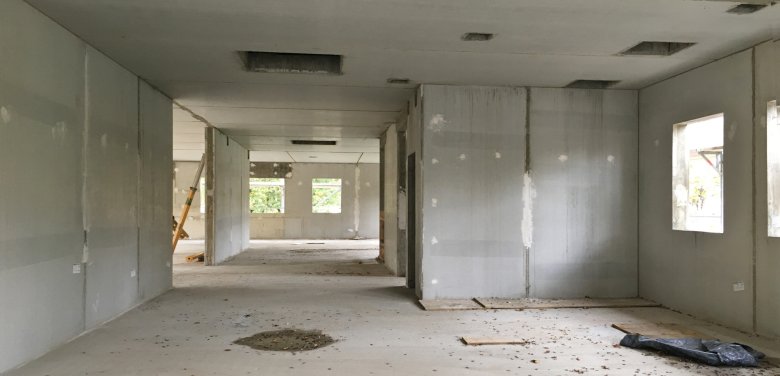

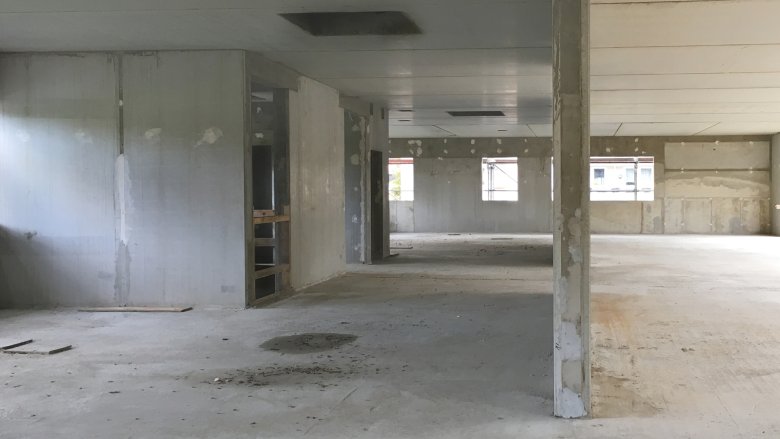

Le gros œuvre est terminé.

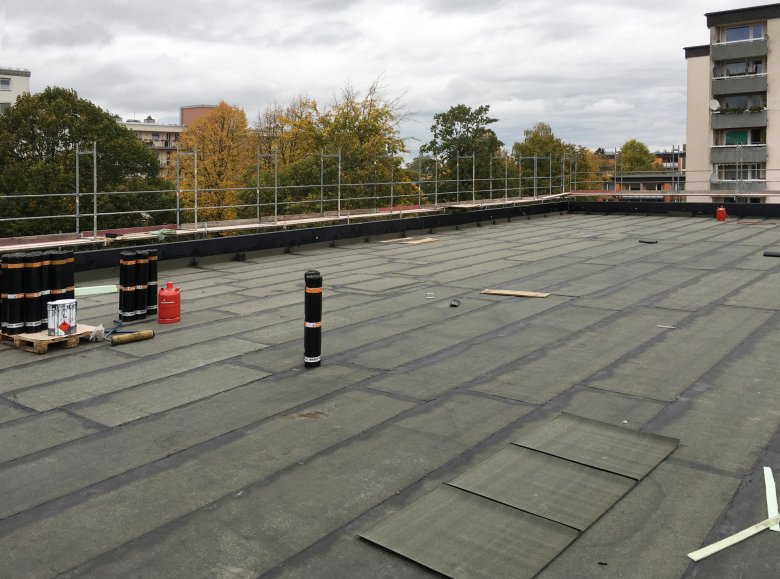

Travaux de toitureSeptembre 2019

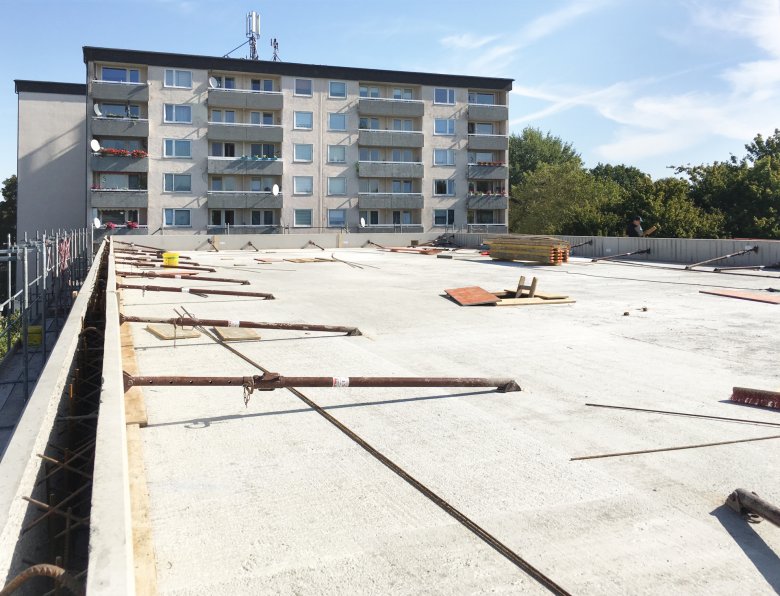

Le grenier a été bétonné.

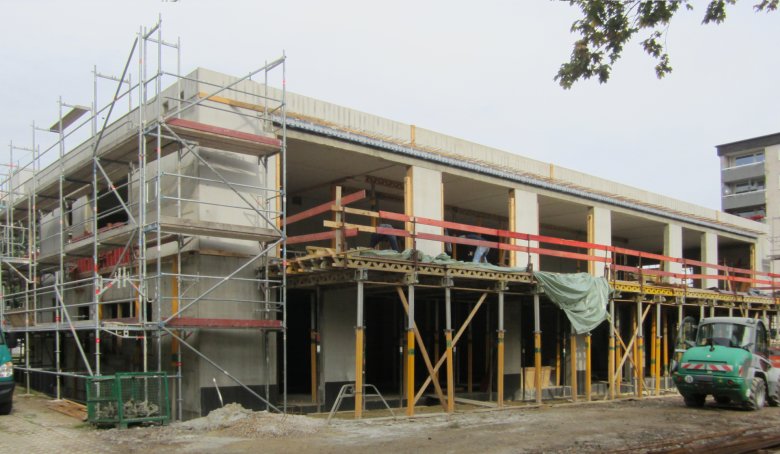

Le balcon est partiellement bétonné. On peut voir le balcon avec l'échafaudage.

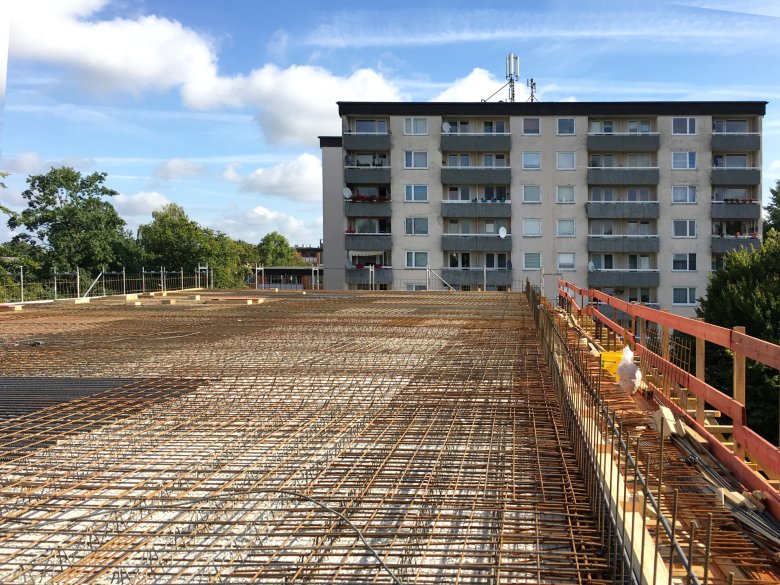

Armature du toit au-dessus de la CE

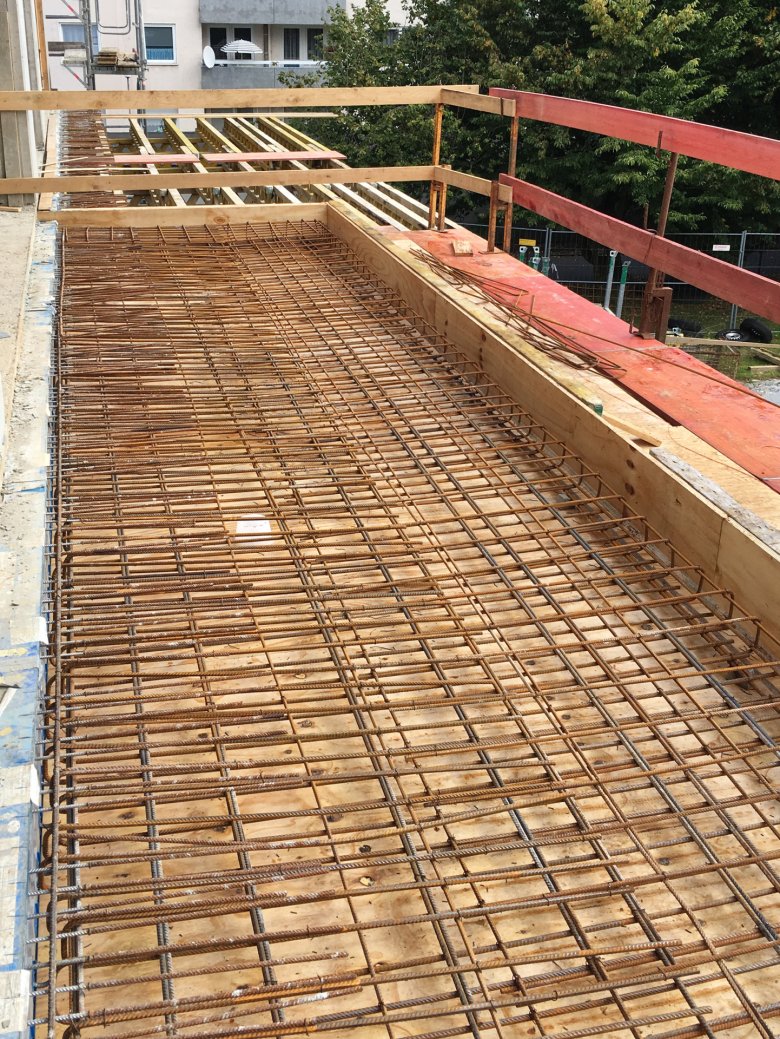

L'armature du balcon est réalisée.Août 2019

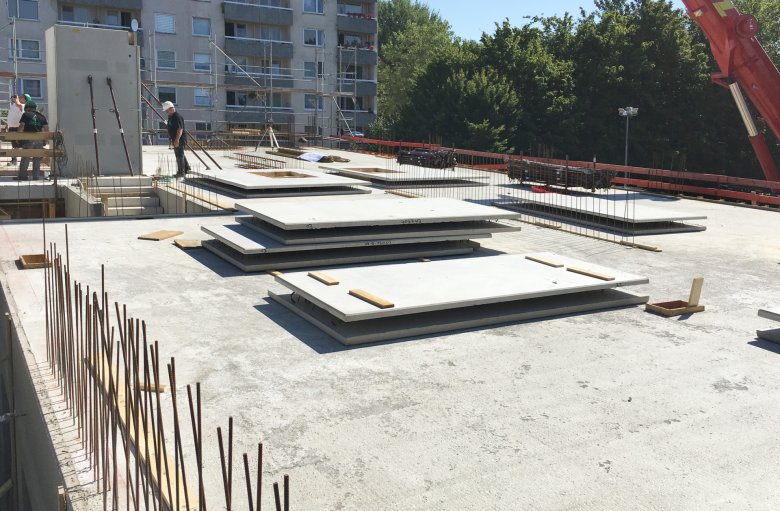

Les murs en filigrane à l'étage supérieur ont été livrés et montés.

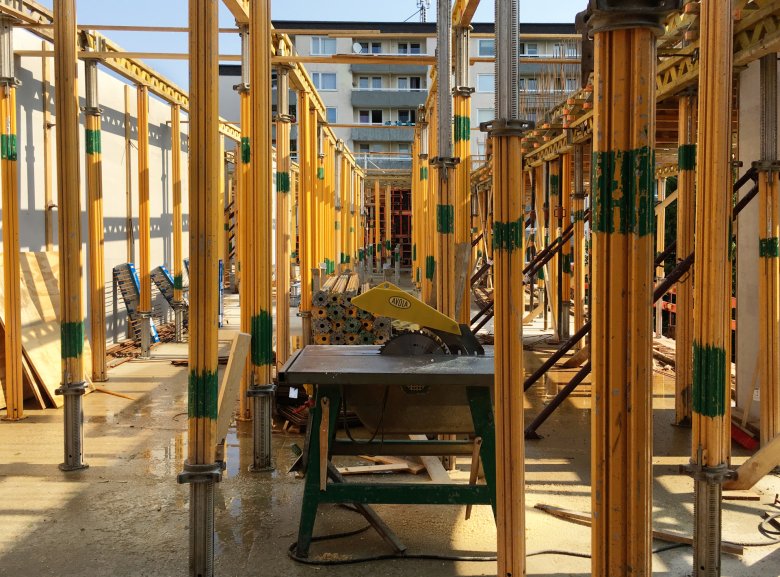

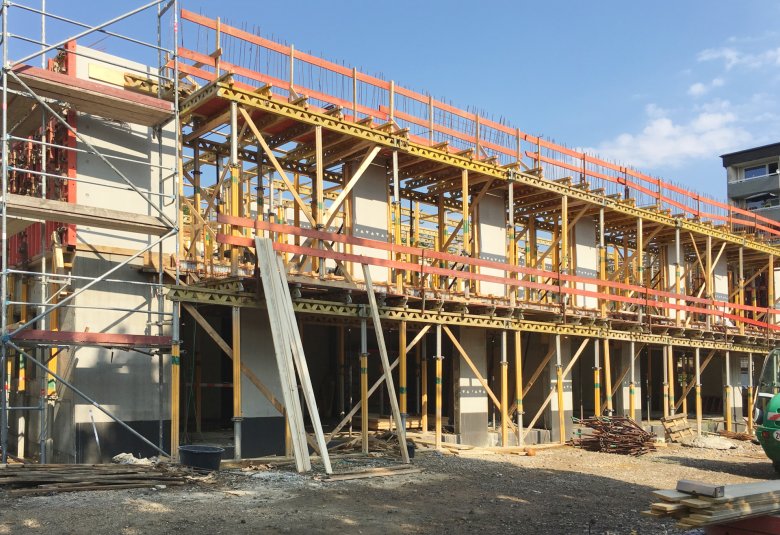

Les supports pour maintenir les plafonds en filigrane au-dessus de l'étage supérieur ont été préparés.Juillet 2019
Le plafond au-dessus du rez-de-chaussée a été bétonné.

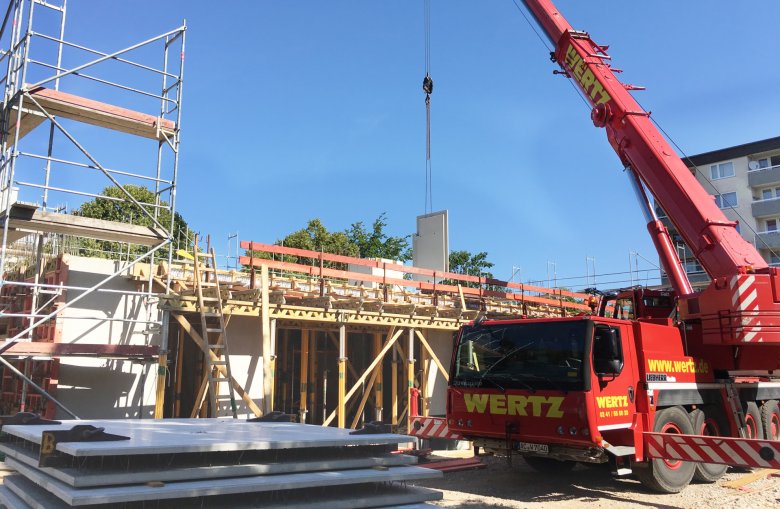

Les murs en filigrane pour l'étage supérieur ont été livrés et sont en cours de montage.

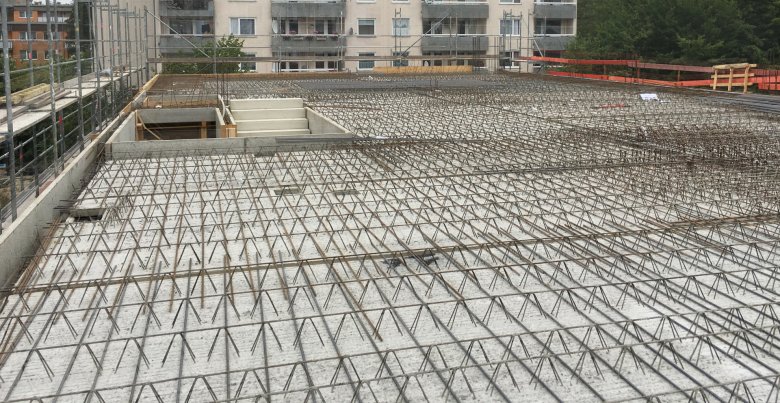

Armature OG

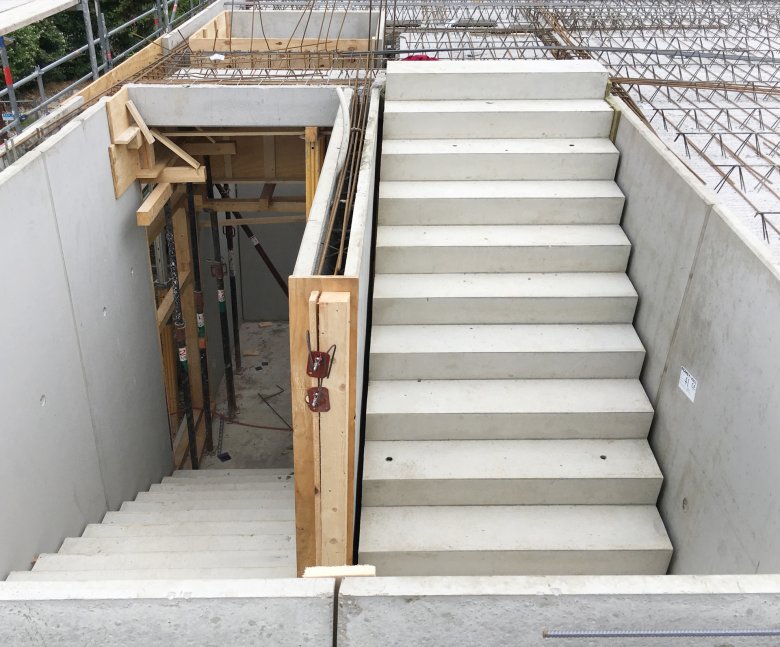

L'escalier en béton armé de la zone du rez-de-chaussée a été livré et monté.

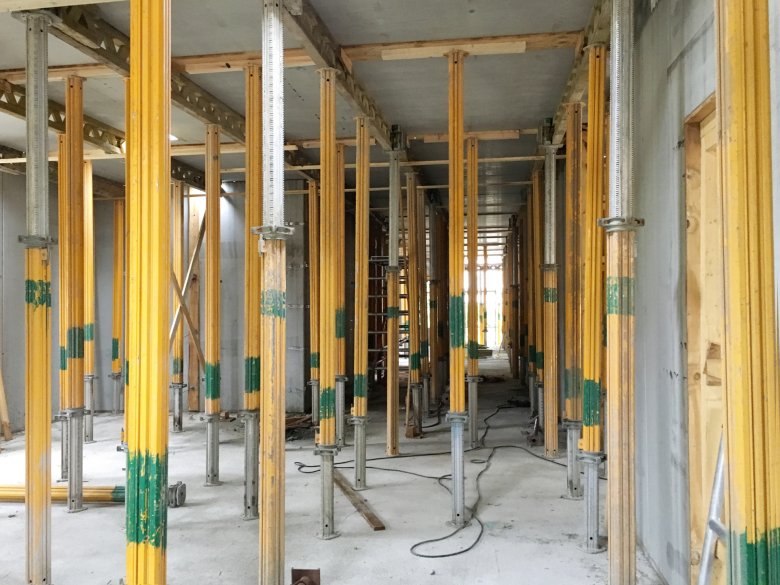

Le plafond filigrane au-dessus du rez-de-chaussée est livré et monté.

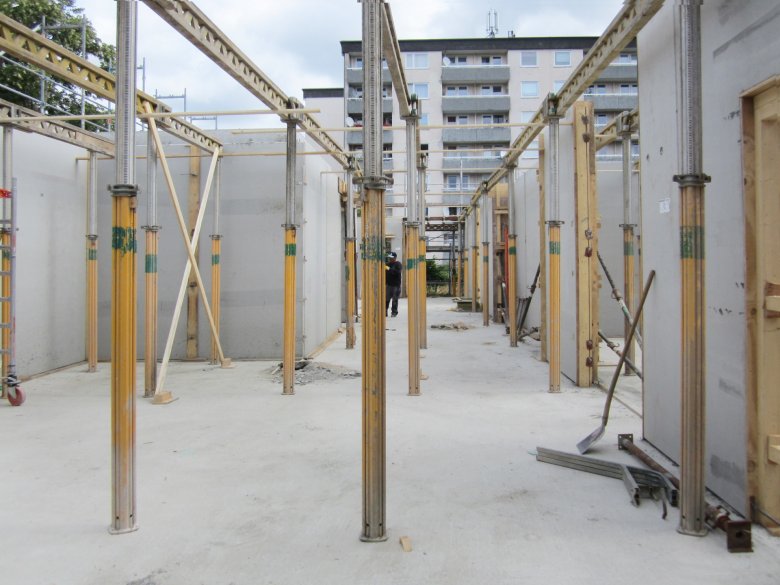

L'échafaudage pour les plafonds préfabriqués au-dessus du RDC est monté. Les murs en béton local au rez-de-chaussée sont bétonnés.Juin 2019

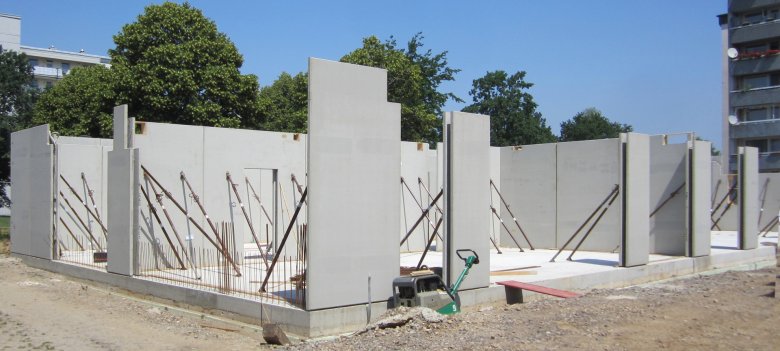

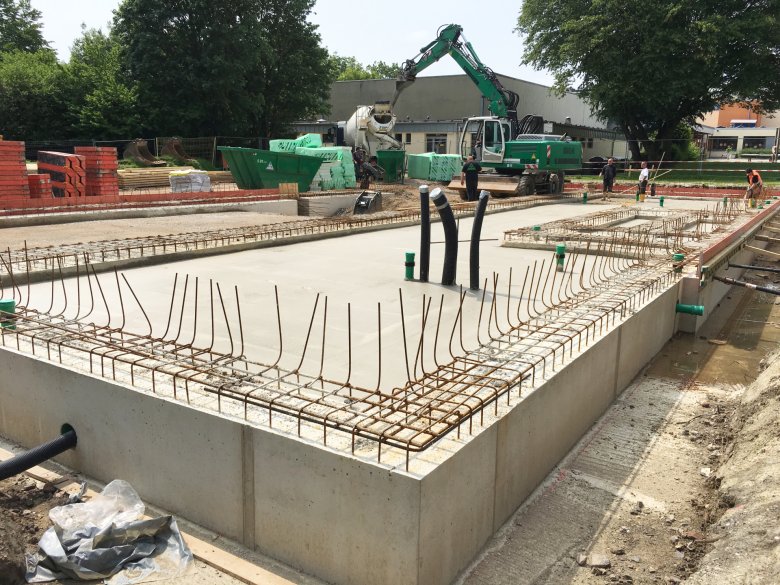

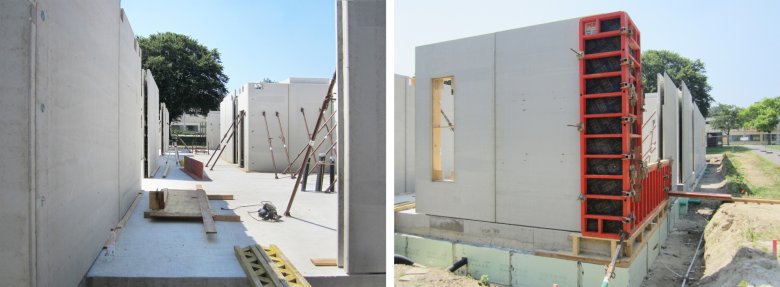

La dalle de sol a été bétonnée. L'isolation du périmètre a été réalisée. Les murs en filigrane pour le rez-de-chaussée ont été livrés et montés.
La couche de propreté est réalisée.Mai 2019

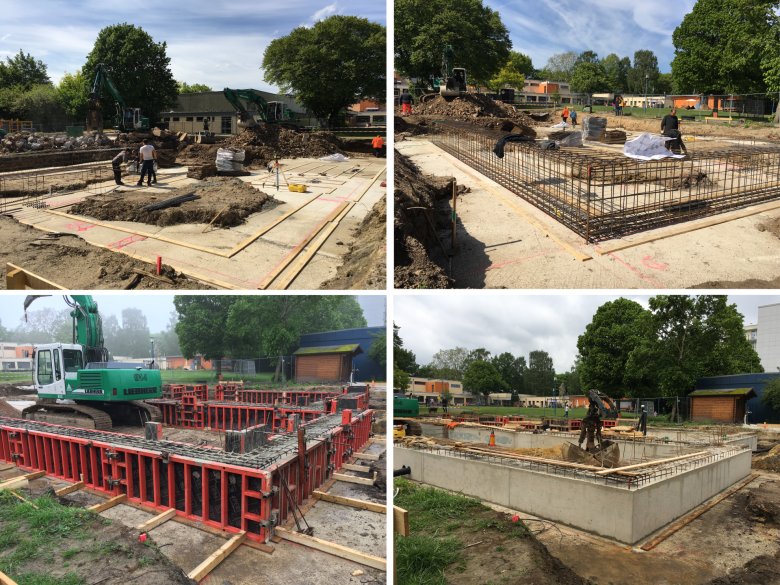

La ventilation pour les fondations en bande est fournie. Les plombs de sol sont réalisés, les fondations en bande sont marquées. Les semelles filantes sont coffrées et bétonnées. Les travaux sur les semelles filantes avancent. Les semelles filantes ont été partiellement décoffrées.

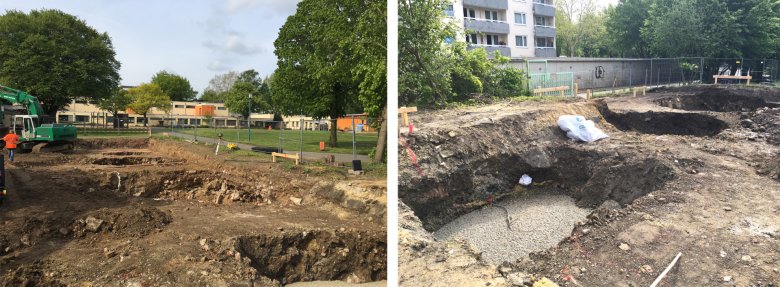

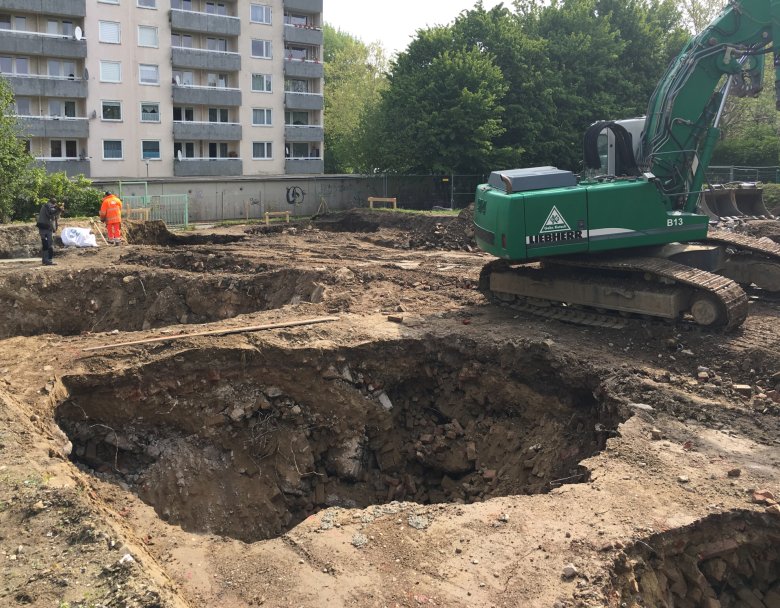

Les travaux de terrassement pour les fondations avancent.Avril 2019

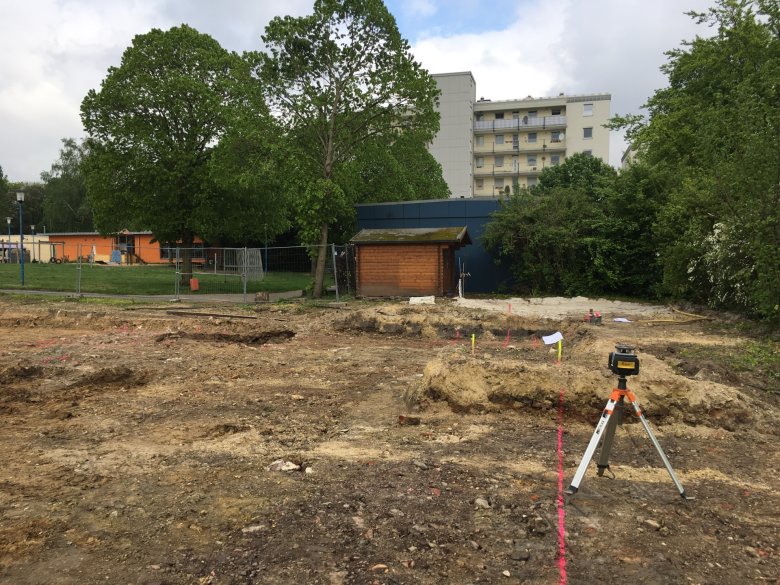

Les travaux de terrassement ont commencé. Le piquetage approximatif des géomètres a eu lieu.

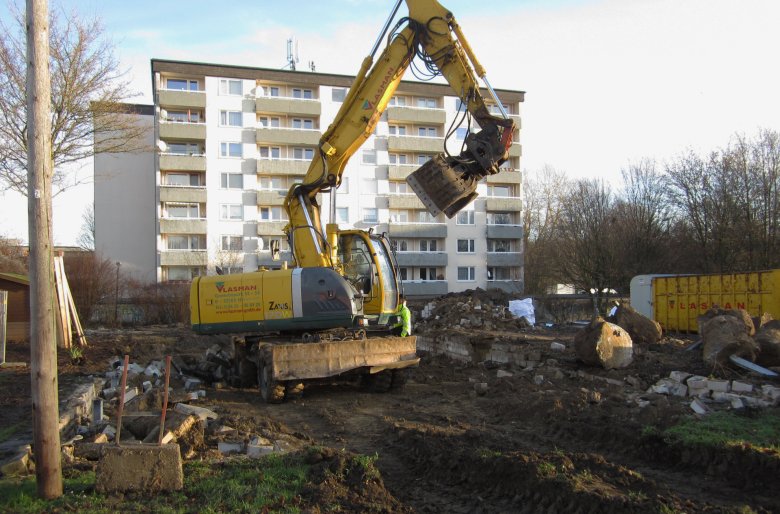

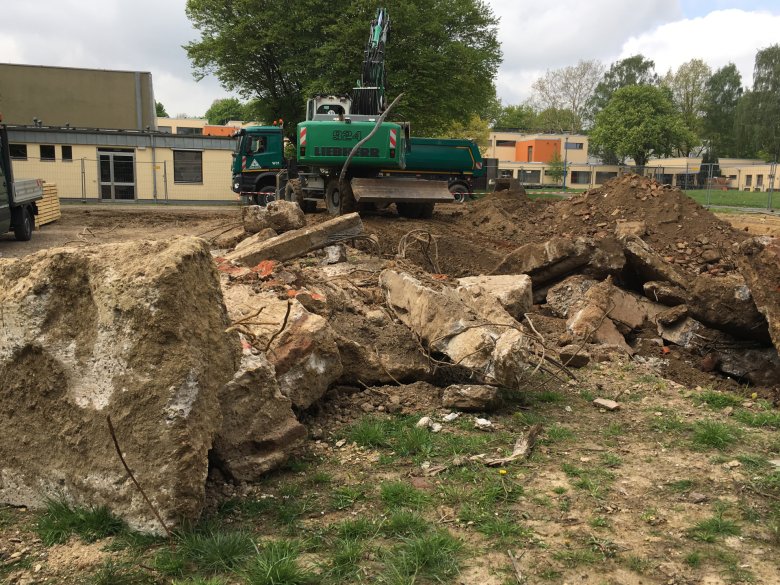

De nombreuses fondations en béton ont été trouvées dans le sol.Décembre 2018 Démolition

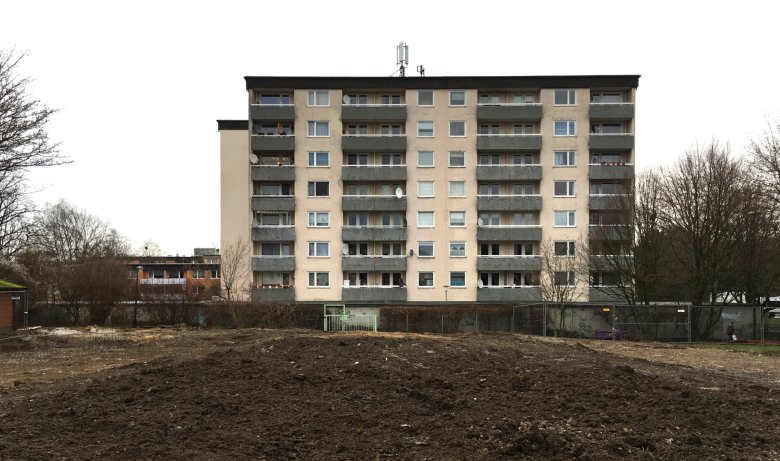

Les travaux de démolition sont terminés.
Les travaux de démolition avancent
L'étage supérieur a été terminé.

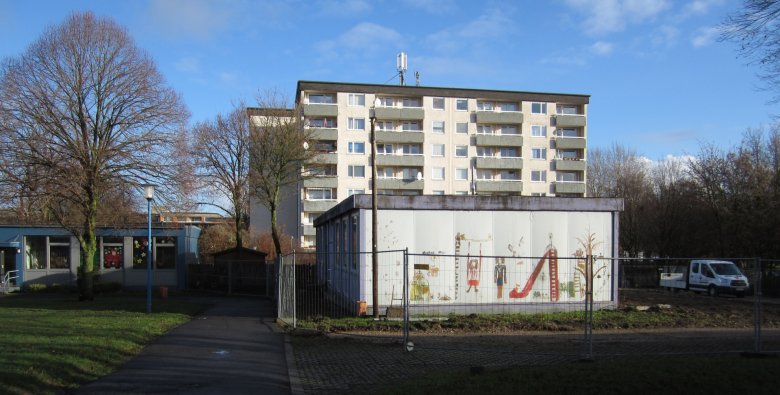

Installation du chantier
Concept
Le nouveau bâtiment sera construit au même endroit que le pavillon et formera la limite sud de la cour de récréation. Les salles de groupe sont orientées vers la surface de jeu extérieure, tandis que les salles fonctionnelles et de personnel font face à la cour de récréation. Un large couloir de jeu central relie les salles et crée des espaces de jeu supplémentaires. De plus, une cage d'escalier séparée avec un balcon de secours assure l'accès et la sécurité.

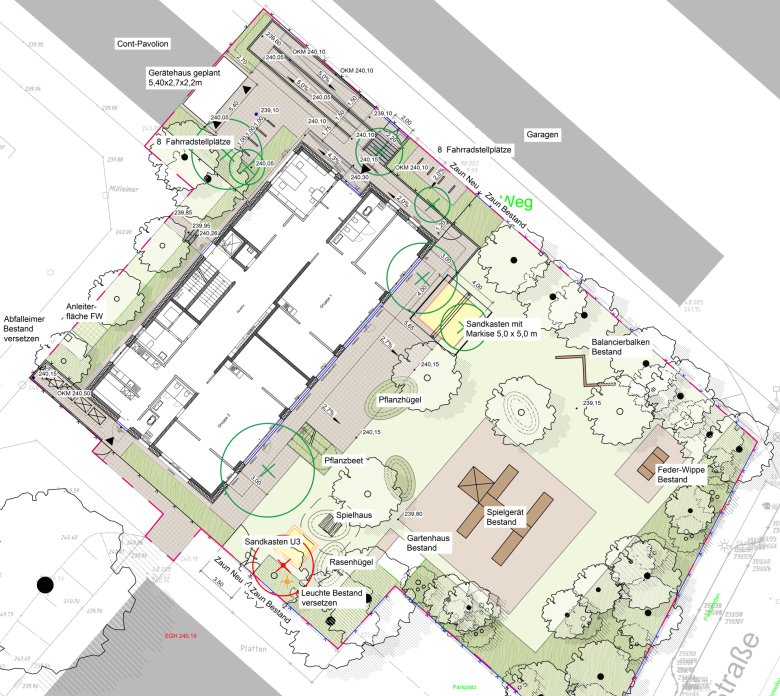

Planification de l'espace libre
Concept énergétique
Le concept énergétique du nouveau bâtiment repose sur une combinaison de technologies modernes afin de garantir un approvisionnement énergétique efficace et durable. Un système de ventilation généralisé avec récupération de chaleur assure un climat intérieur sain avec une faible consommation d'énergie. Cela est complété par une pompe à chaleur air/eau avec un chauffage par le sol qui permet un chauffage efficace. De plus, une installation photovoltaïque sur le toit contribue à la production d'électricité respectueuse de l'environnement et soutient ainsi les besoins énergétiques de la garderie.
Plus d'informations sur le projet
Programme de la pièce
Il y a 4 groupes au total avec les formes de groupes suivantes :
- Forme de groupe II (0-3 ans) : 2 groupes au rez-de-chaussée
- Forme de groupe III (3-6 ans) : 2 groupes à l'étage supérieur
Conformément au DVO KiBiz, 160m² pour un groupe Ü3 et 185m² pour un groupe U3 sont reconnus pour le refinancement du loyer. Il en résulte une surface utile totale maximale de 690 m² pour les formes de groupes prévues.
Grâce à la construction compacte, il est possible de réaliser une salle de thérapie en plus du programme spatial prescrit par le LVR.Vues et coupes

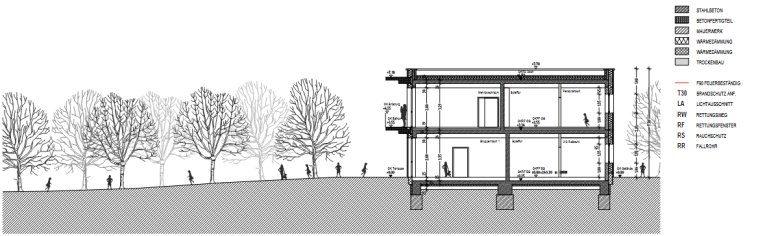

Coupe longitudinale Coupe A-A

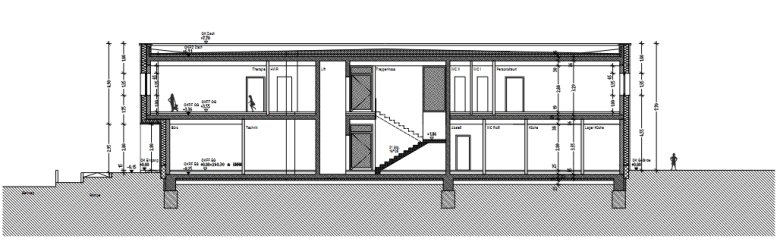

Coupe transversale Coupe B-B

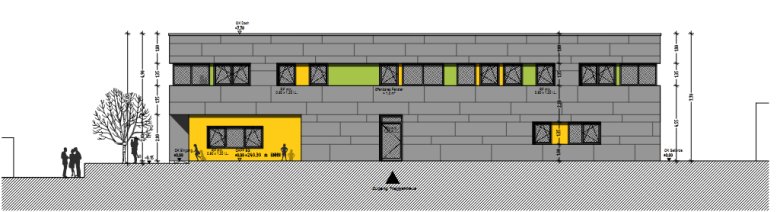

Vue nord-ouest

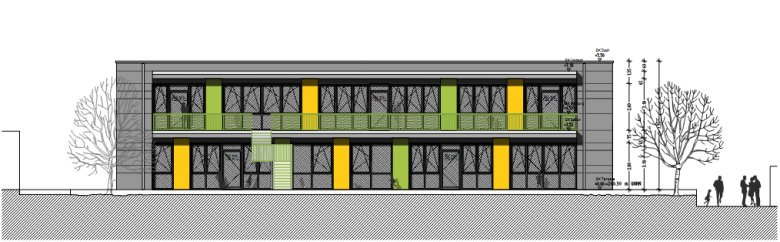

Vue sud-est

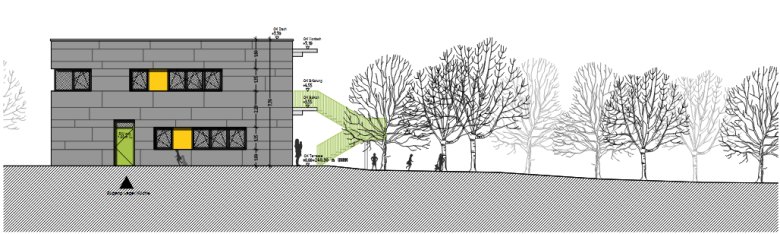

Vue sud-ouest

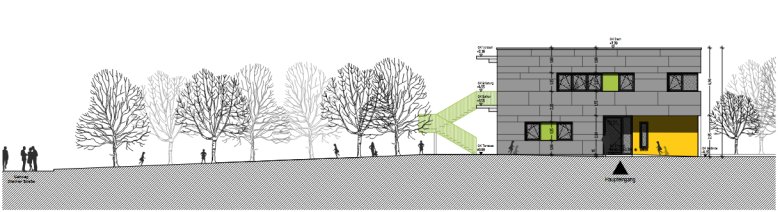

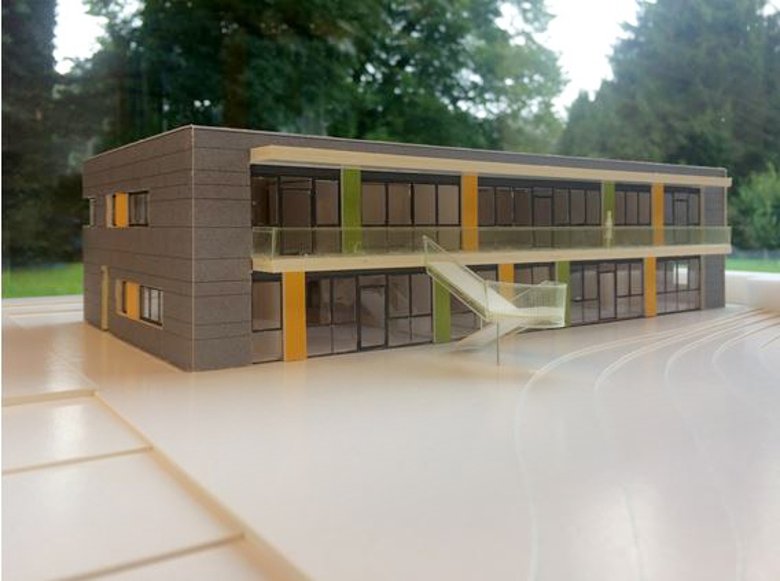

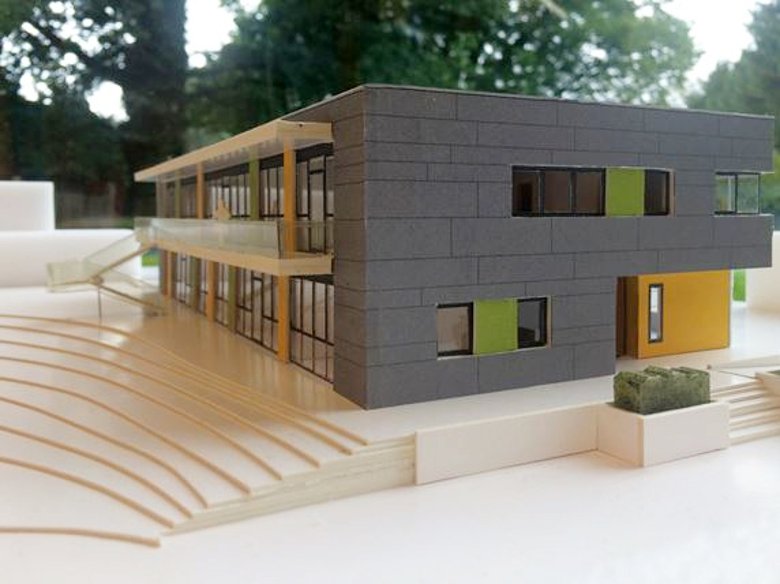

Vue nord-estPhotos de modèles
Leonidas Papadopoulos

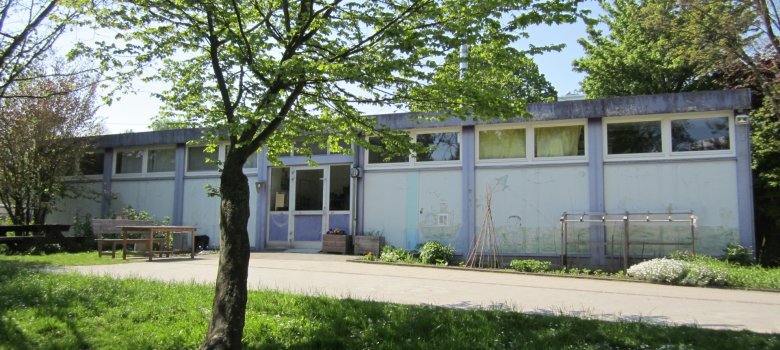

Leonidas PapadopoulosPhoto de l'état des lieux du pavillon délaissé
