Nieuwbouw van KiTa Breitbendenstraße

• Status: Bouw
• Nieuwbouw in massief houten constructie
• 3 U3 groepen, 2 Ü3 groepen
• Benodigde fondsen ongeveer € 11,4 miljoen
• Certificeringsdoel: BNB zilver
• Start realisatie: zomer 2024
• Geplande voltooiing: 2026

• Architecten: pbs Architekten, Aken
• Financiering: Federale subsidie voor energie-efficiënte gebouwen BEG

Volgens de huidige planning berekent de stad kosten van iets minder dan 11,4 miljoen euro. Ondanks het feit dat er rekening is gehouden met talrijke innovaties, liggen de bouwkosten dus dicht bij de richtwaarde die is gepubliceerd door de Federale Kamer van Architecten.

Bouw en materialen

• Stevige houten constructie
• Gebruik van hernieuwbare bouwmaterialen
• Gebruik van gerecyclede materialen (R-betonproef indien nodig)

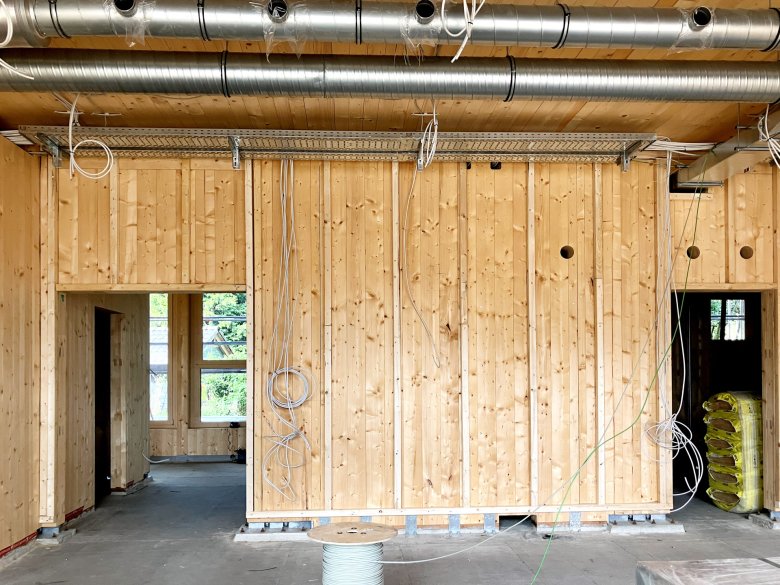

• Uitvoering van aarden wallen
• Keuze van bouwmaterialen met weinig vervuiling
• Vermindering van de uitstoot van broeikasgassen en verbetering van de koolstofvoetafdruk door materiaalkeuze en ontwerp

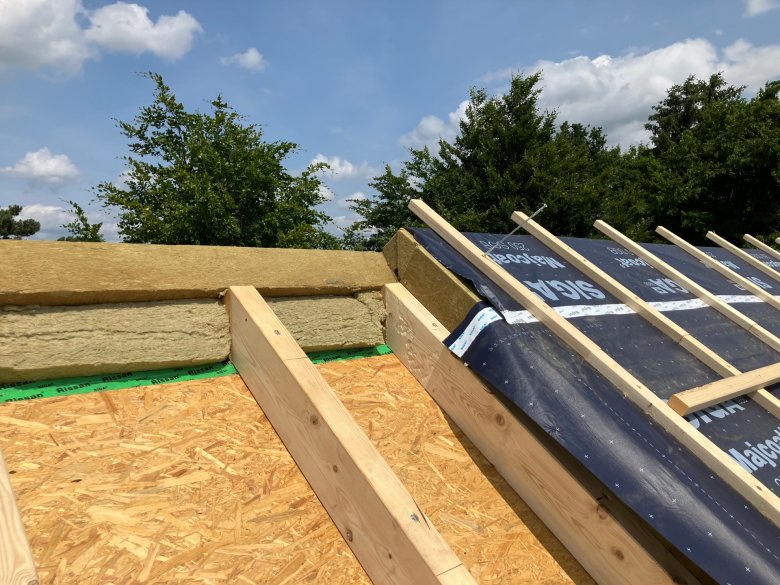

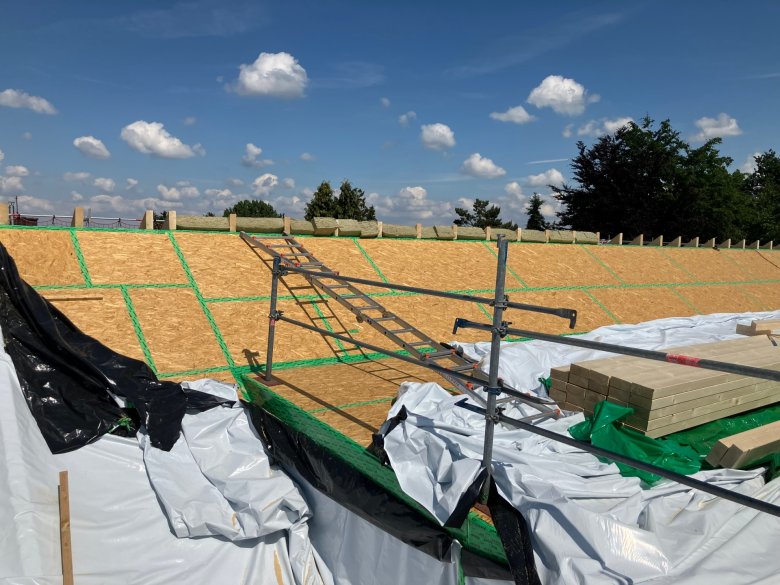

Groene daken

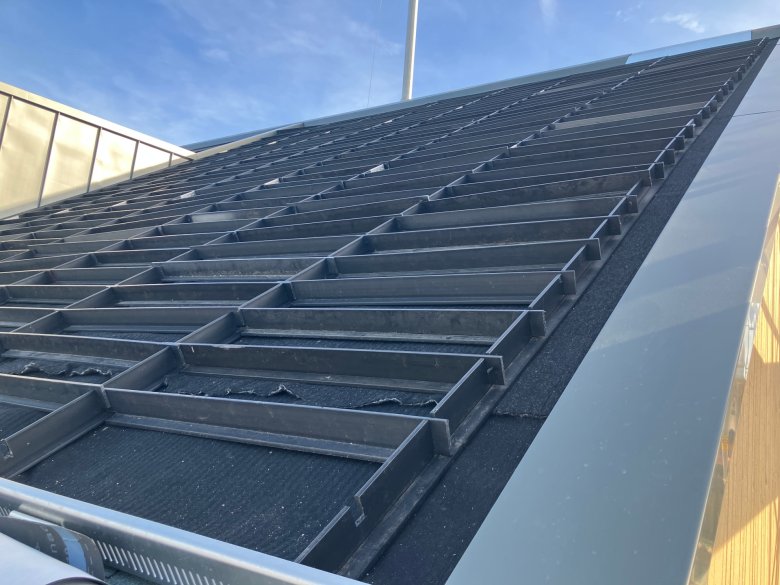

• Verbetering van de luchtkwaliteit en het microklimaat door groene daken
• Bevordering van biodiversiteit

Energie en hulpbronnen

• Energie-efficiëntie (warmteterugwinning)
• Installatie van een luchtwarmtepomp, vloerverwarming met lage aanvoertemperaturen
• Opwekking van zonne-energie voor bedrijfsvereisten (klimaatneutraliteit) en opwekking in gebouwen (doel 95%)
• Regenwateropslag en -gebruik

Certificeringsdoelstellingen:

• Beoordelingssysteem voor duurzaam bouwen (BNB) met "Silver" vervullingsniveau
• Massief houten constructie Cradle to Cradle - "Gold" certificaat

Berekeningsgrondslag:

• Berekening van levenscycluskosten
• Berekening van eco- en CO2-balans
• "Nieuwe economische efficiëntie": proefmateriaalregister, basis voor kapitalisatie van materiaalwaarden
• Aandacht voor "grijze energie" bij de berekening van levenscyclusanalyses

Functionaliteit:

• Hoge functionaliteit van het gebouw
• Hoge ontwerpkwaliteit
• Toekomstgericht gebruik met aandacht voor pedagogische aspecten
• Voldoende ruimte voor kinderen om zowel "binnen" als "buiten" te bewegen
• Veelzijdig, betekenisvol ontwerp van de buitenruimte, ervaringsgerichte omgeving
• Inclusie, toegankelijkheid
• Flexibiliteit, conversiemogelijkheden

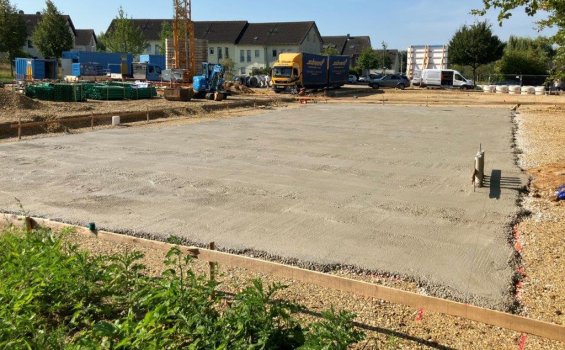

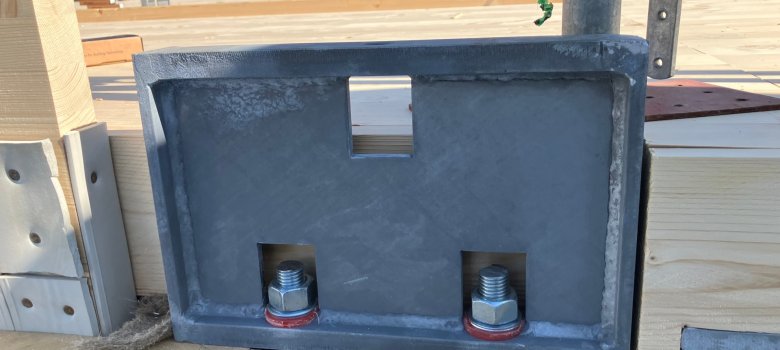

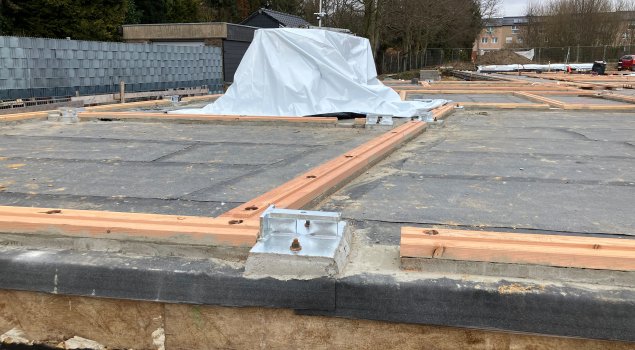

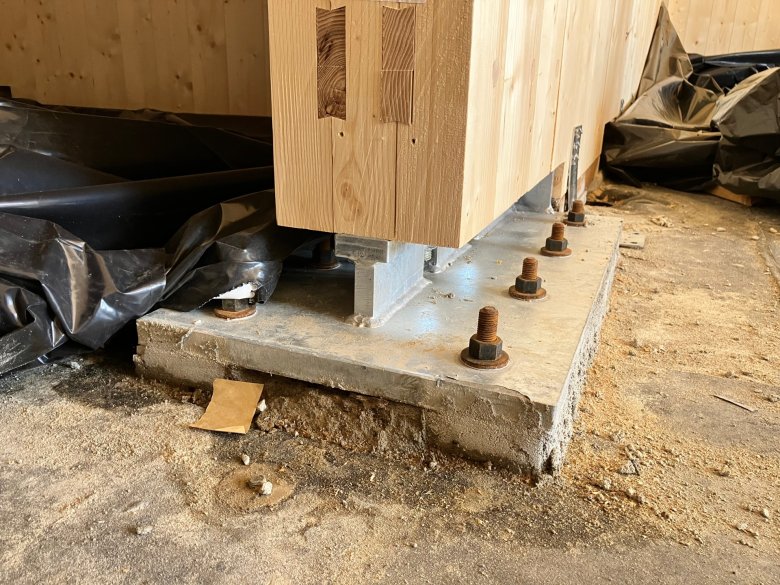

Draadstangen werden geplaatst voordat de vloerplaat werd gebetonneerd om ervoor te zorgen dat de verbinding van een kolom aardveilig was en geëgaliseerd kon worden. Deze mochten geen verbinding maken met de wapening van de vloerplaat. Daarom werden ze gemonteerd met een soort tijdelijke steunplaat. Na het betonneren werden de exacte posities van de staven gescand en werden er precieze gaten geboord in het stalen basiselement. Het basiselement werd op drukbestendige mortel geplaatst en uitgelijnd en op zijn plaats vastgezet met behulp van de draadstangen.

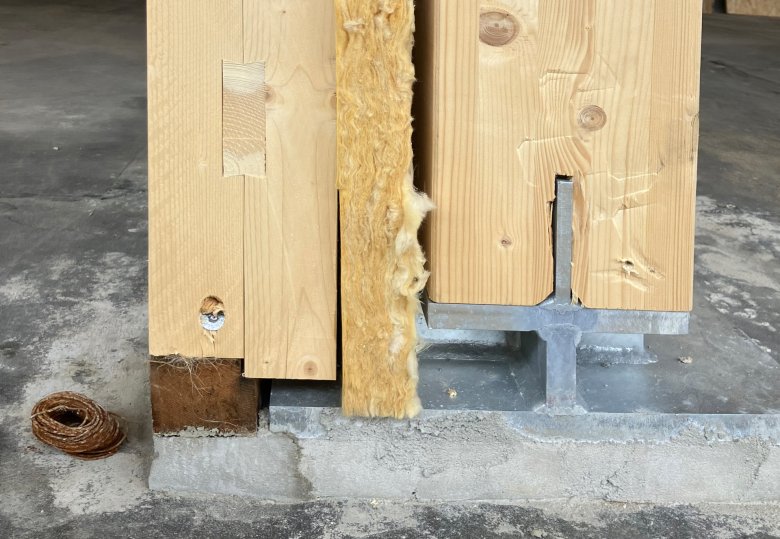

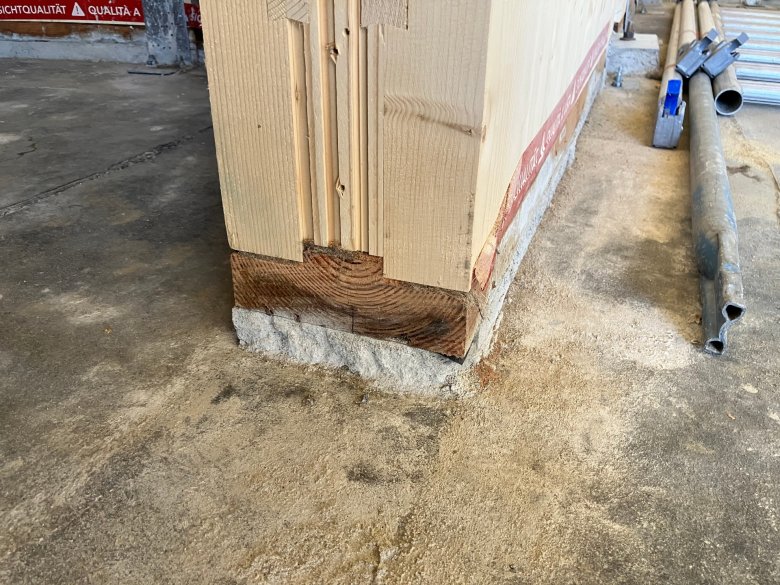

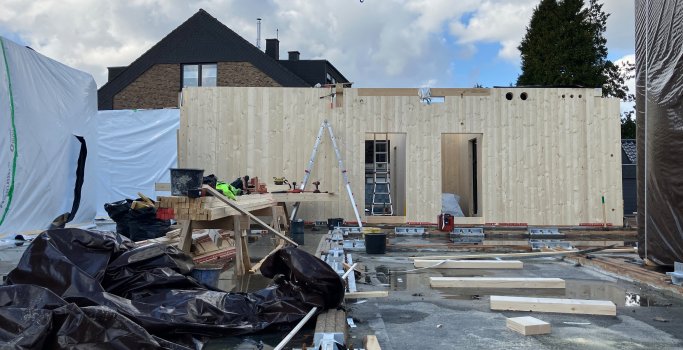

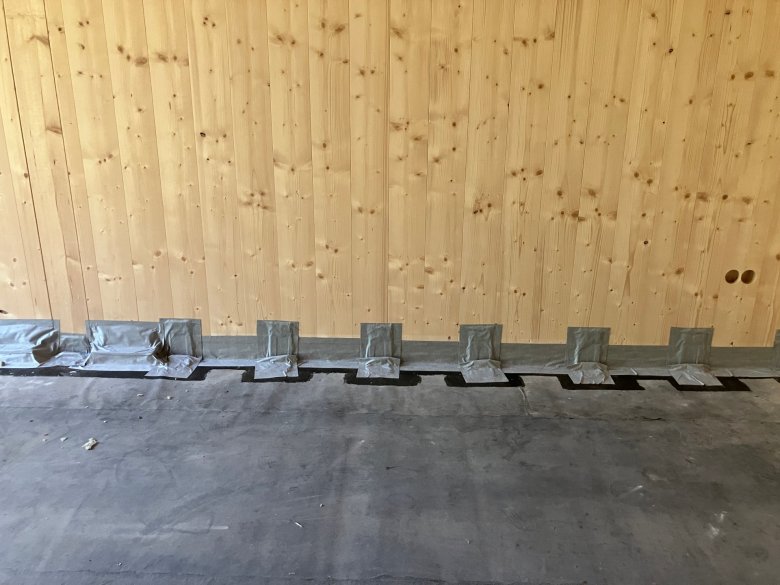

De basis van de houtbouwwanden wordt als volgt opgebouwd: Een zogenaamd egalisatiehout, bestaande uit hardhout, inclusief afdichtingsfolie, wordt op drukvaste mortel geplaatst. Daarna volgt een vilten drager waarop de houten wand wordt geplaatst.

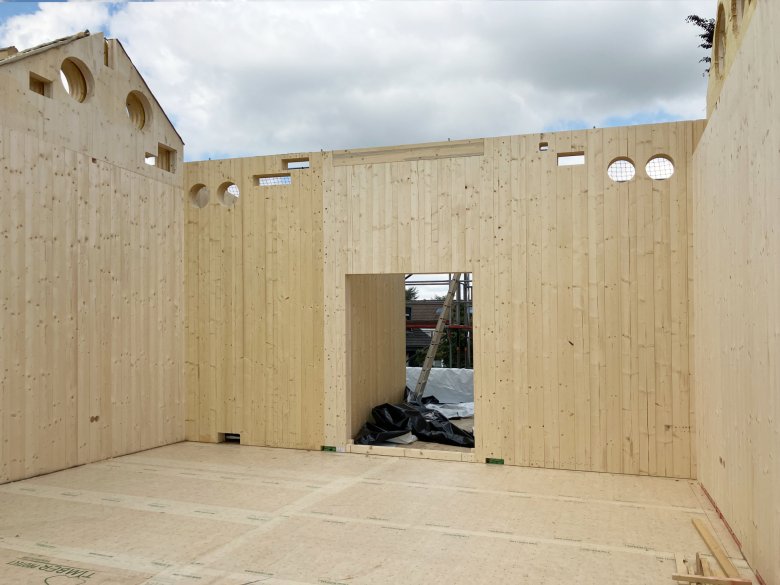

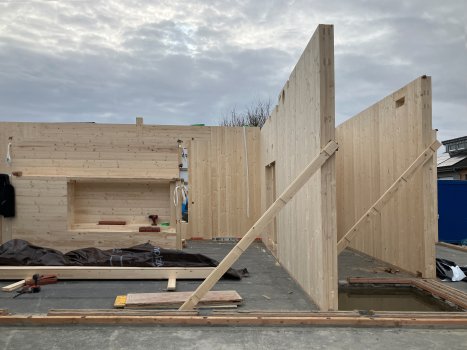

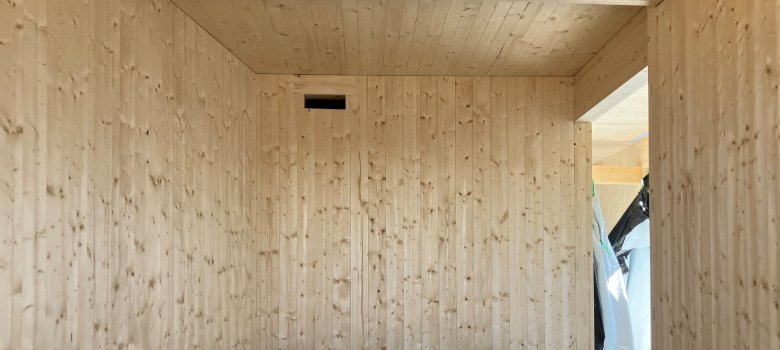

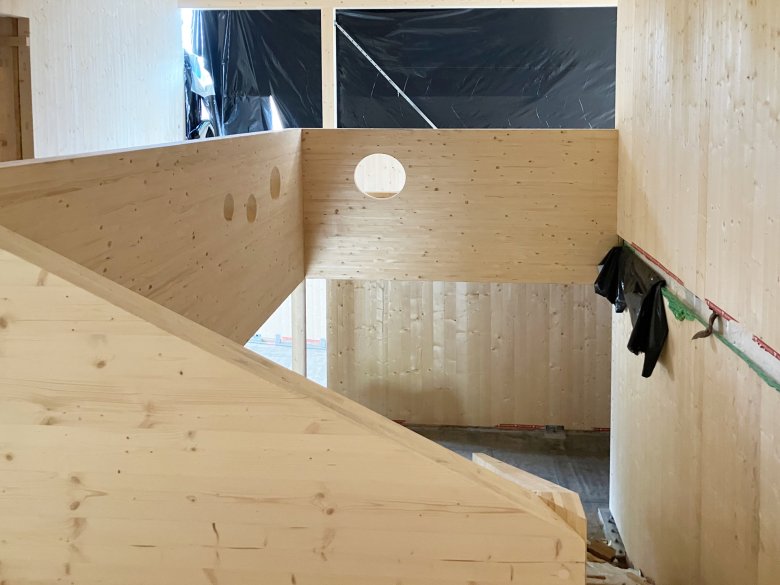

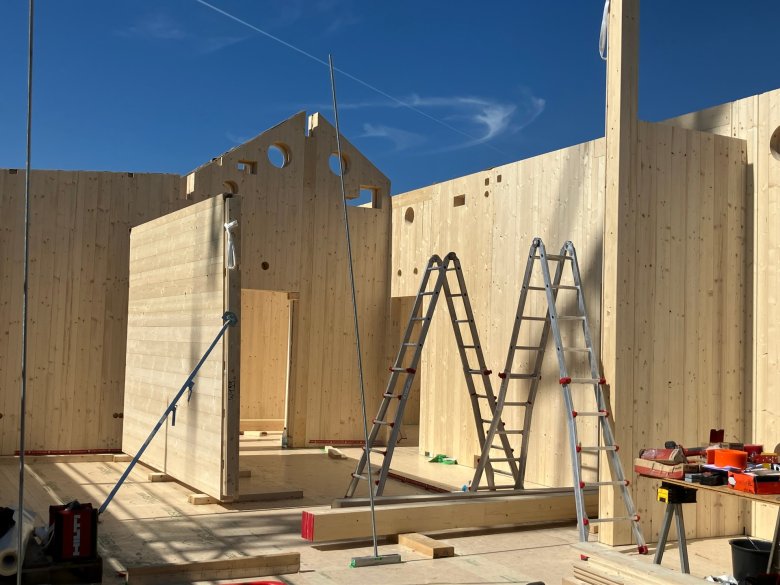

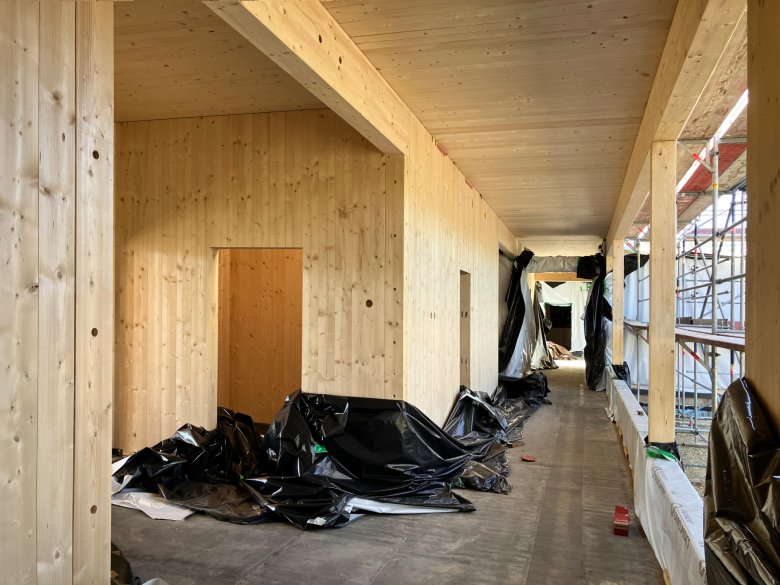

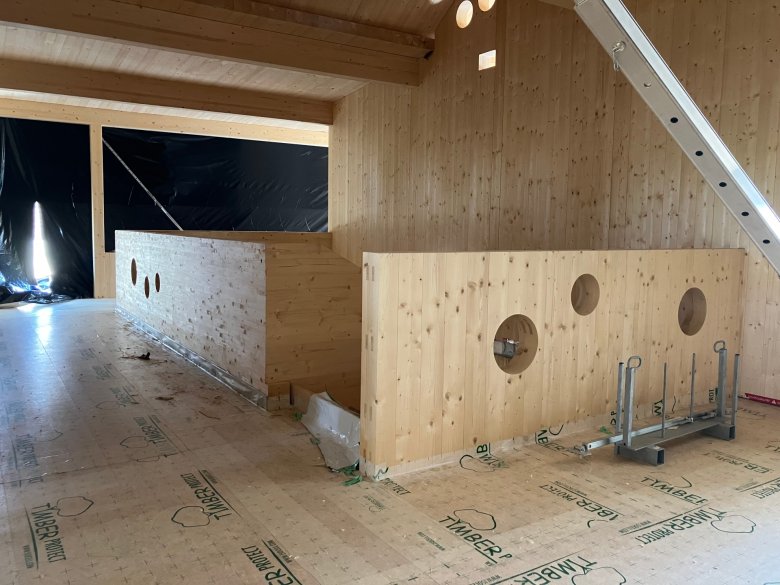

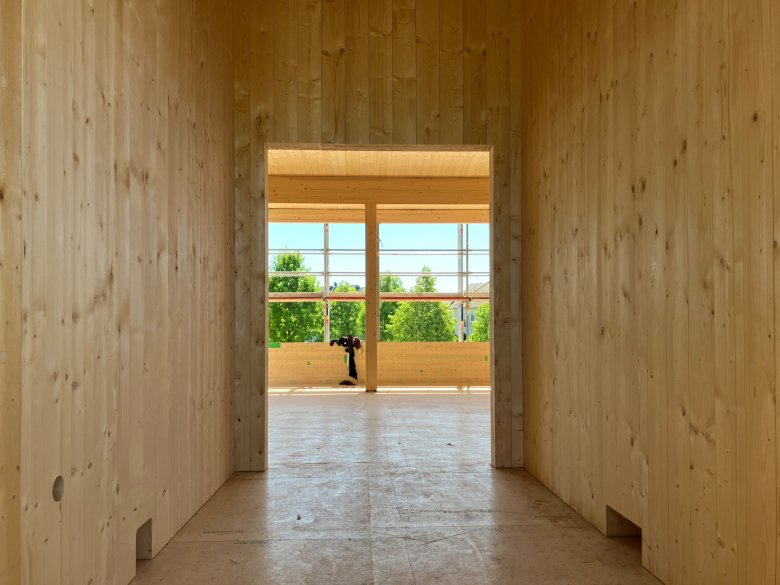

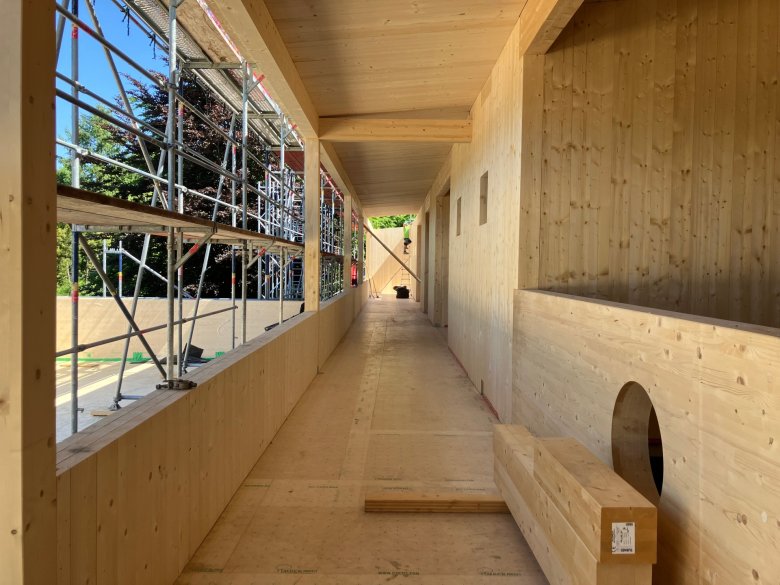

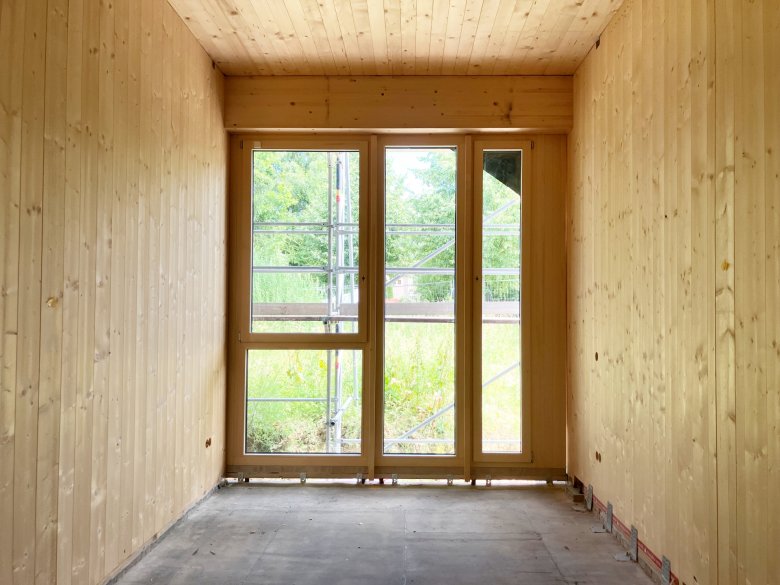

De houten constructiewanden in het interieur zijn aan de oppervlakte afgewerkt, zodat het houtoppervlak zichtbaar blijft.

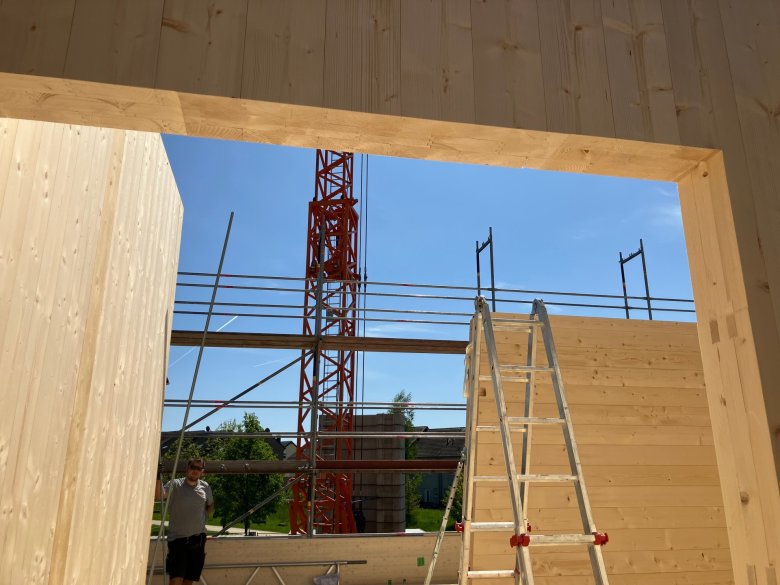

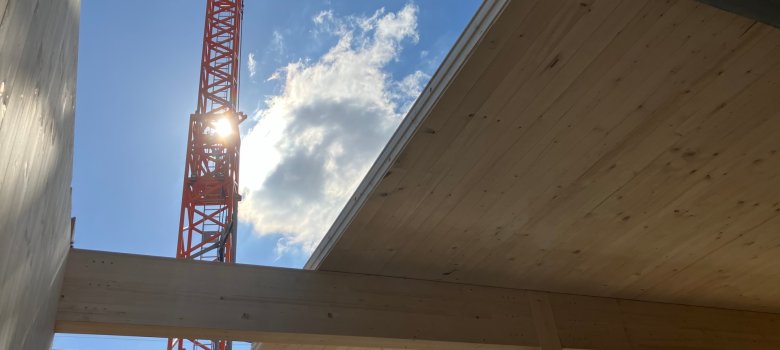

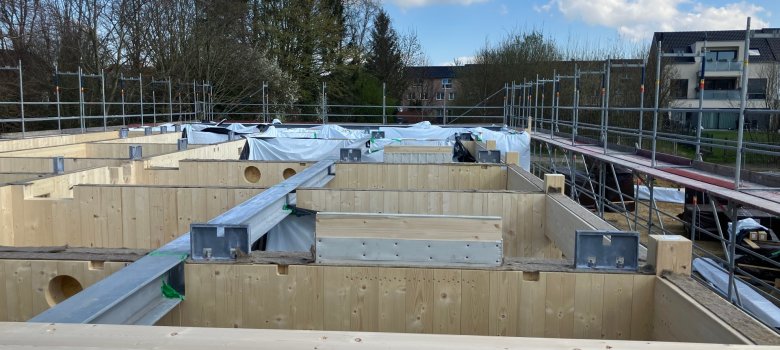

De foto hierboven toont de bovenste verbindingen van de muren op de begane grond en de stalen ligger voor het overbruggen van de grotere overspanningen.

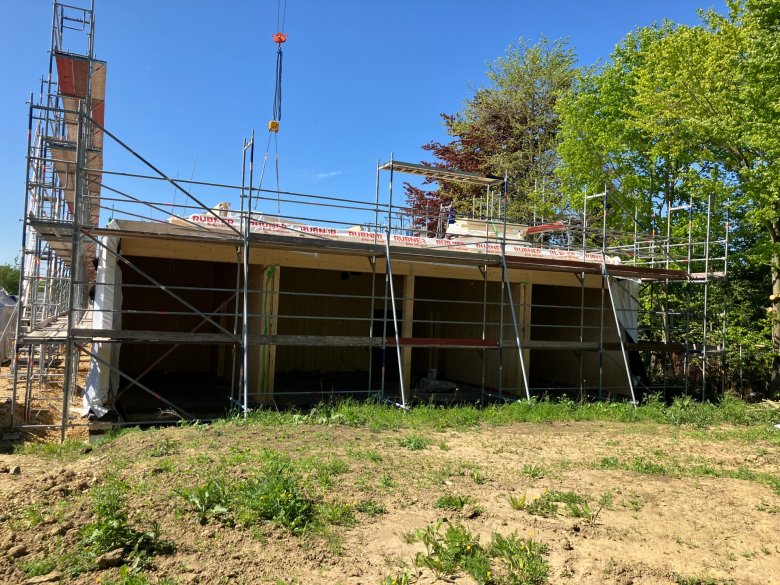

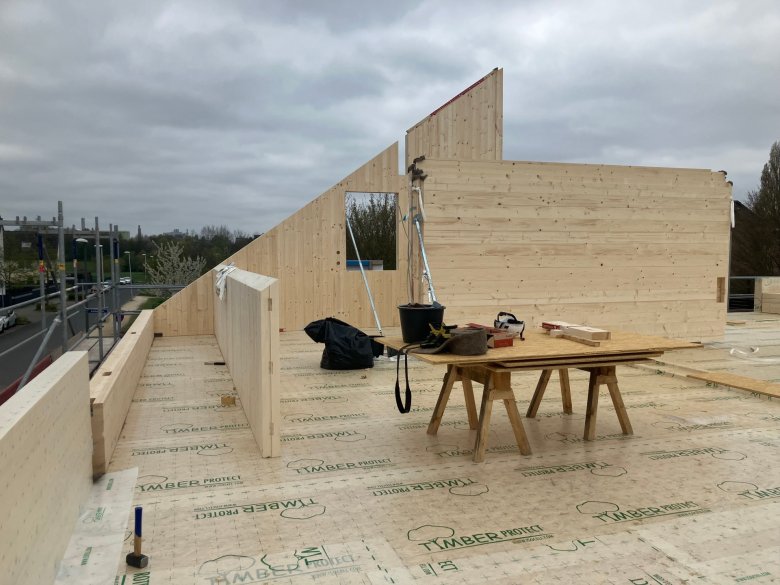

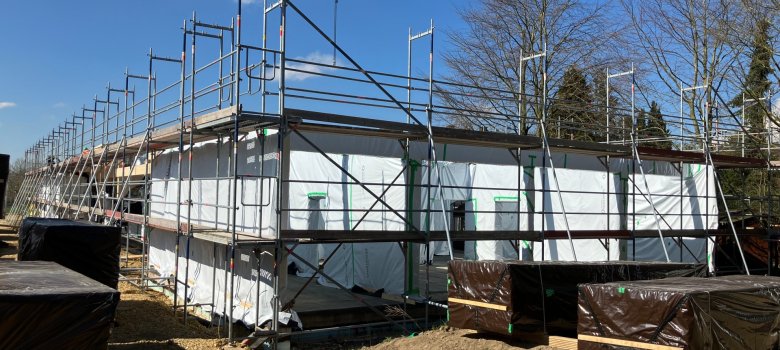

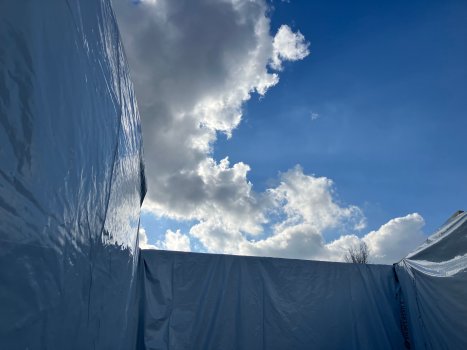

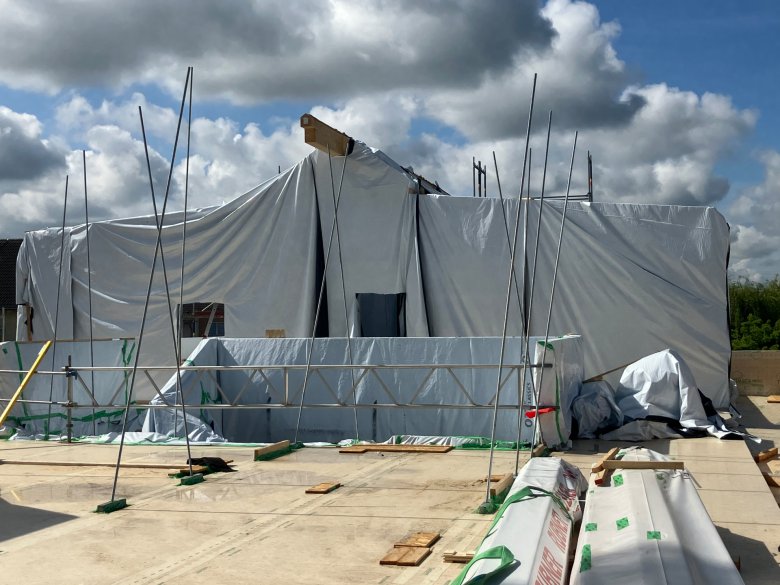

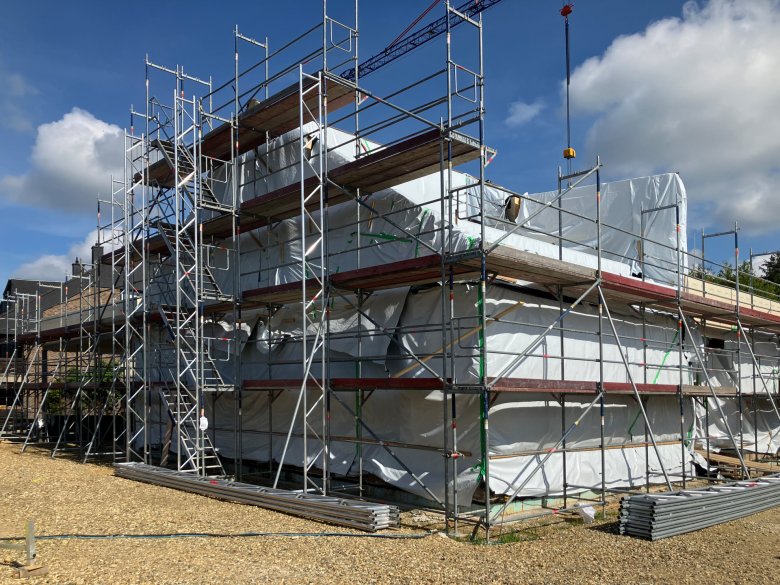

Op de foto hierboven zie je de geavanceerde werkzaamheden op de begane grond en de weerbescherming die is gebruikt om de houten constructie-elementen tegen het weer te beschermen.

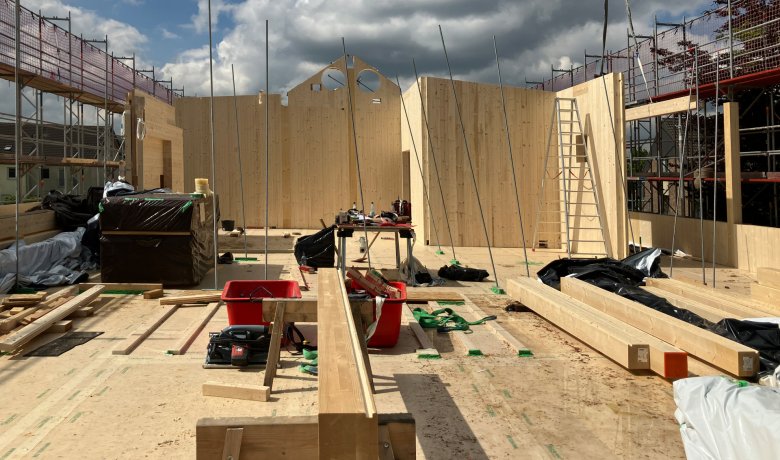

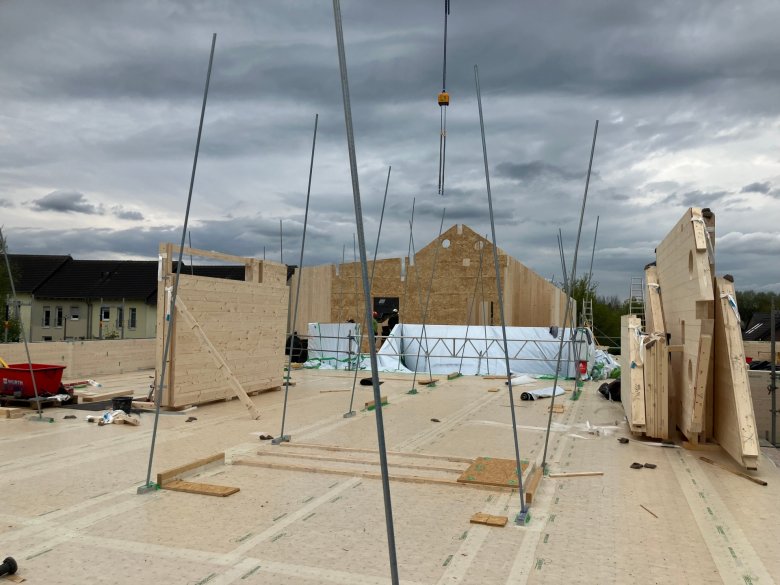

De afbeelding hierboven toont het verbindingselement voor bescherming tegen aardbevingen. Hieronder zie je de twee bevestigde draadstangen die door de hele muur lopen. De aansluiting voor nog een staaf is te zien voor de muur hierboven.

Gebruiksgebieden
In principe bevinden alle ruimten die nodig zijn voor het centrale gebruik van het gebouw als kinderdagverblijf (groeps- en nevenruimten, personeelsruimten, enzovoort) zich in de hoofdstructuur. Aanvullende nevenruimten (keuken, opslag, enz.) bevinden zich in de zijuitbouw.

Toegang

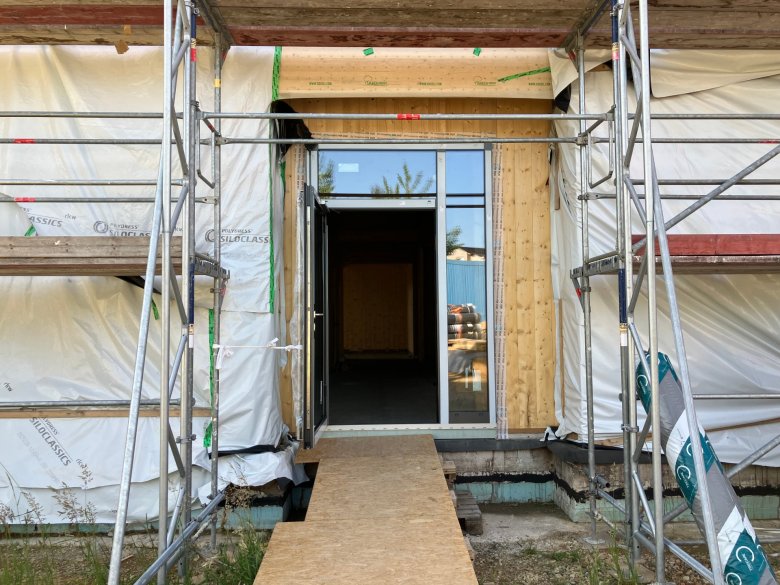

Het kinderdagverblijf is toegankelijk via de Breitbendenstraße. De overdekte hoofdingang van het kinderdagverblijf, dat al een hoge

De lounge, die de kwaliteit van een recreatieruimte heeft, ligt iets terug van de straat in de zijuitbouw. De toegang is via een differentiële trap, die de bestaande hoogteverschillen op het terrein compenseert, of als alternatief via een drempelloos en rolstoeltoegankelijk pad langs de Breitbendenstraße.

Parkeerplaatsen
De geplande auto- en fietsparkeerplaatsen zijn voorzien in het openbaar toegankelijke voorterrein van het kinderdagverblijf aan de Breitbendenstraße in het zuidwesten van het pand.

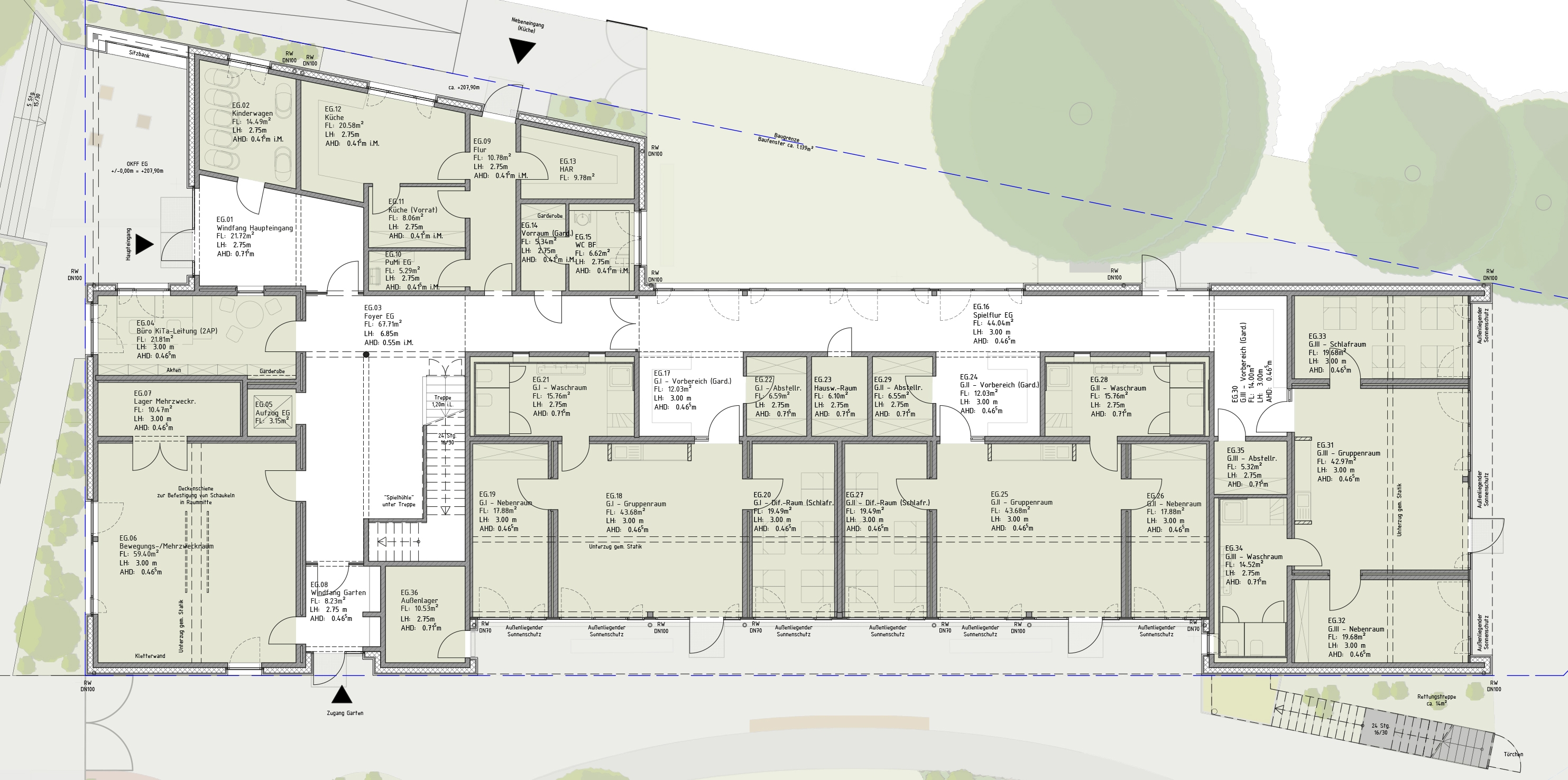

Indeling
De keuken, opslagruimte en bijkeuken bevinden zich in de zijuitbouw langs de externe toegangsweg in het noordwestelijke deel van het pand. Dit zijn de enige ruimten - afgezien van de hoofdingang - die zich bevinden in ruimten die van buitenaf toegankelijk zijn voor het publiek. Dit betekent dat leveringen aan de keuken onafhankelijk van de dagelijkse gang van zaken in het kinderdagverblijf kunnen plaatsvinden.

Alle andere ruimtes in het kinderdagverblijf zijn georiënteerd op en openen uitsluitend naar de afgesloten en beveiligde delen van het buitenterrein.

Toegang en foyer
Je komt het kinderdagverblijf binnen via de vestibule bij de hoofdingang en bereikt de twee verdiepingen tellende foyer, die dient als centrale receptie en gemeenschappelijke ruimte en als uitgiftepunt. Direct grenzend aan de foyer is het eerste aanspreekpunt, het kantoor van de leiding van het kinderdagverblijf en de grote multifunctionele/bewegingsruimte, die een superieure functie heeft. De keukenruimtes in de zijuitbouw zijn ook direct toegankelijk vanuit de foyer.

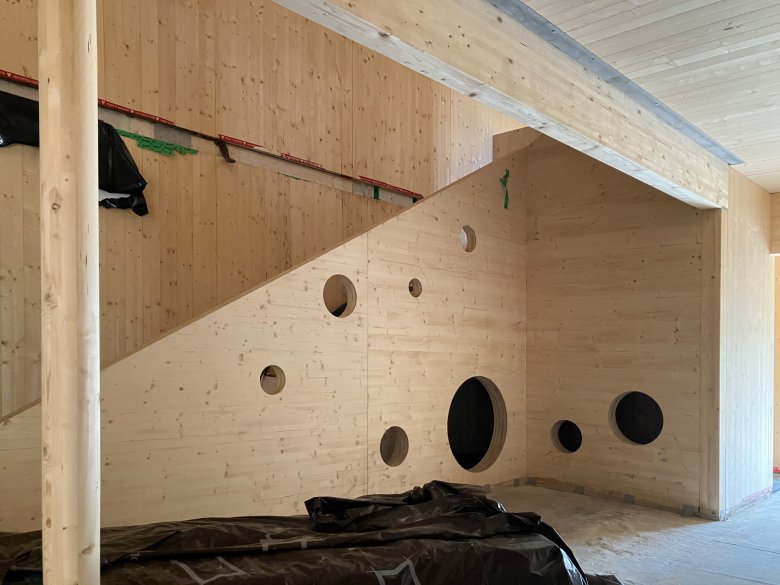

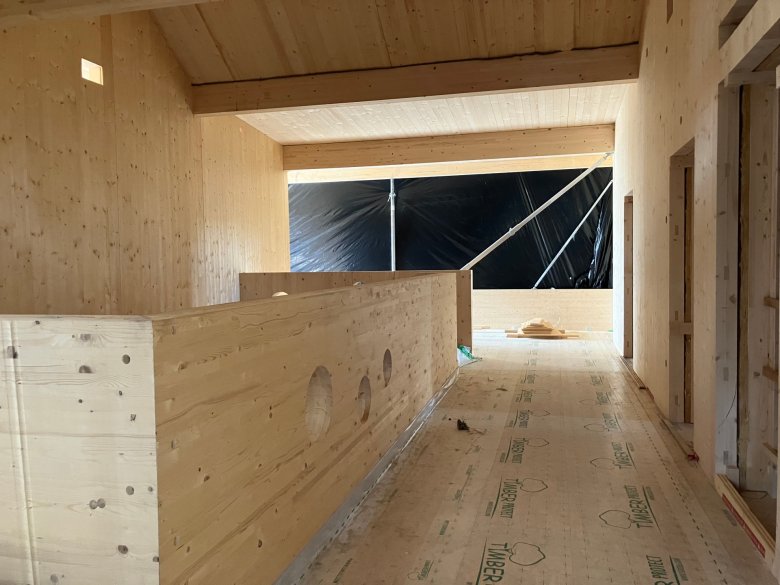

Speelgangen
Alle groepsruimtes zijn naar buiten gericht en hebben een directe vluchtweg naar buiten. Dit betekent dat de toegangsruimtes aan de noordwestkant gebruikt kunnen worden als speelgangen voor de kinderen.

"Kinderhuizen" - de groepsruimten
Drie van de vijf groepsruimten bevinden zich op de begane grond en zijn ontworpen als modulaire, zelfstandige gebruikseenheden die "kinderhuizen" worden genoemd. Elk van deze units heeft een eigen garderobe, een centrale groepsruimte, een aangrenzende kamer en een slaapkamer, een wasruimte/sanitair en een berging.

Verticale toegang en nevenruimten

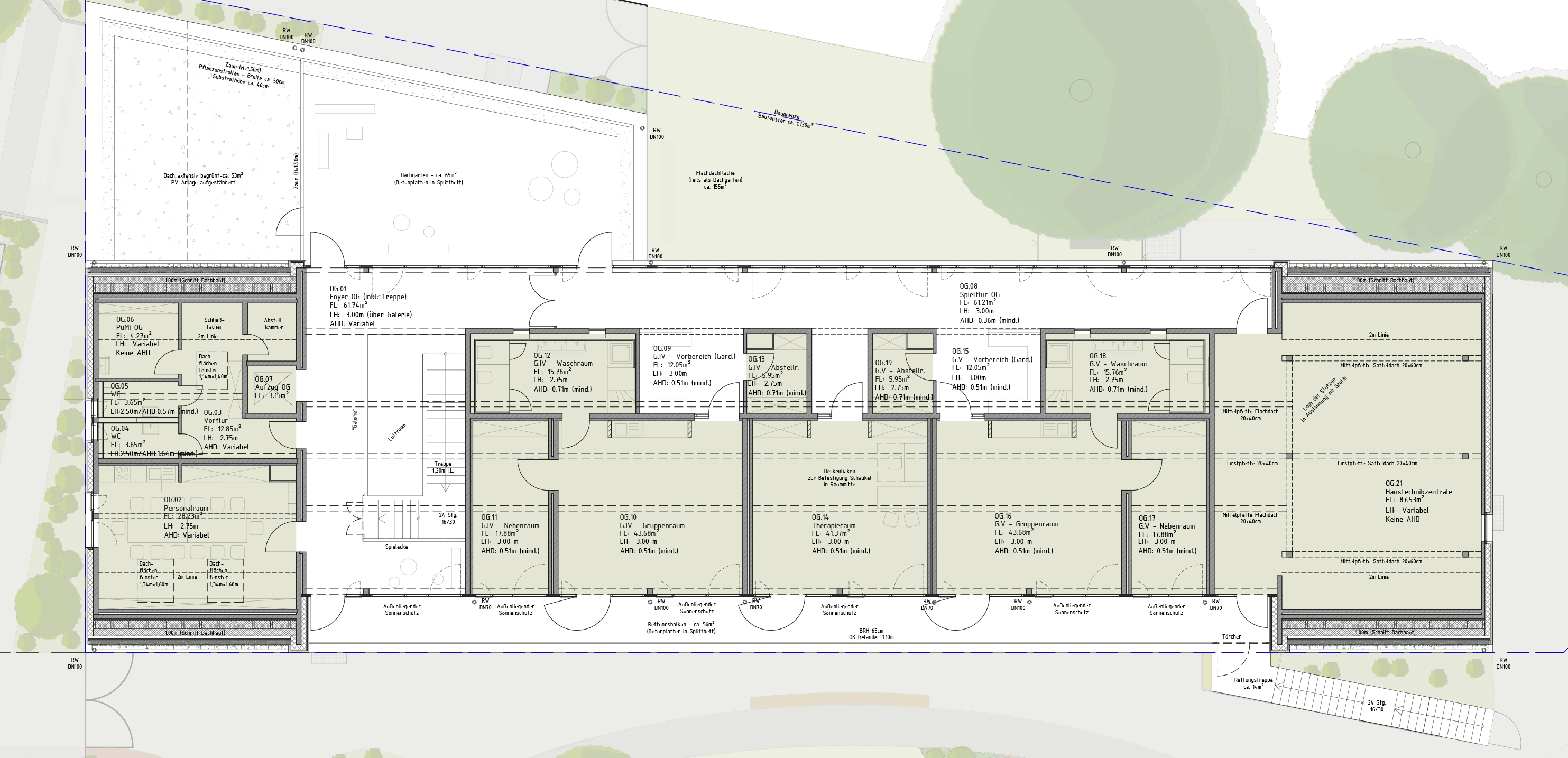

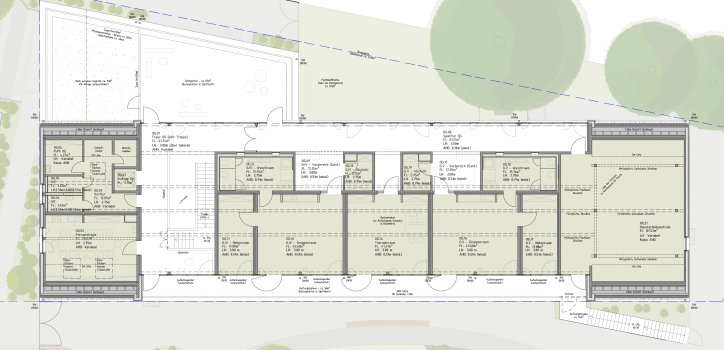

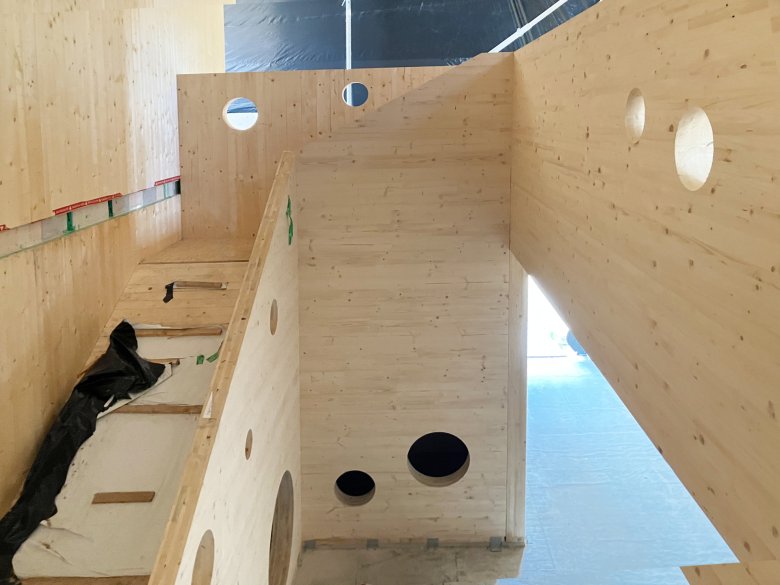

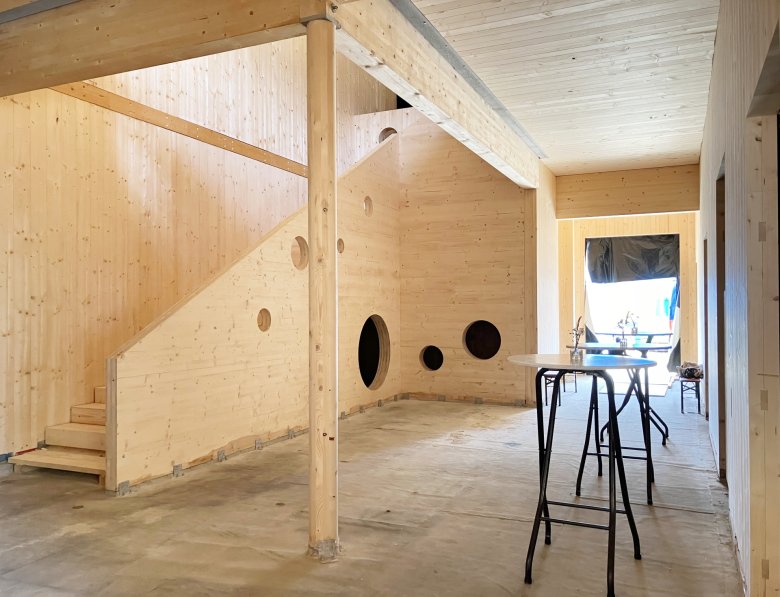

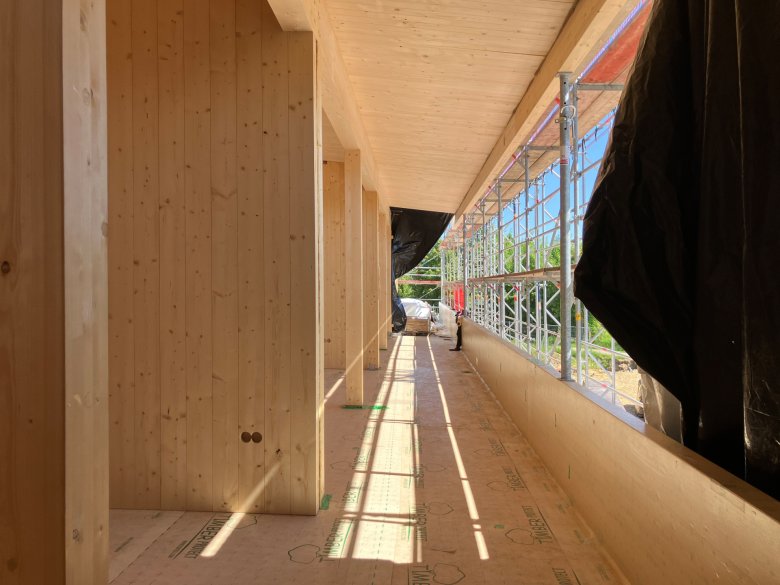

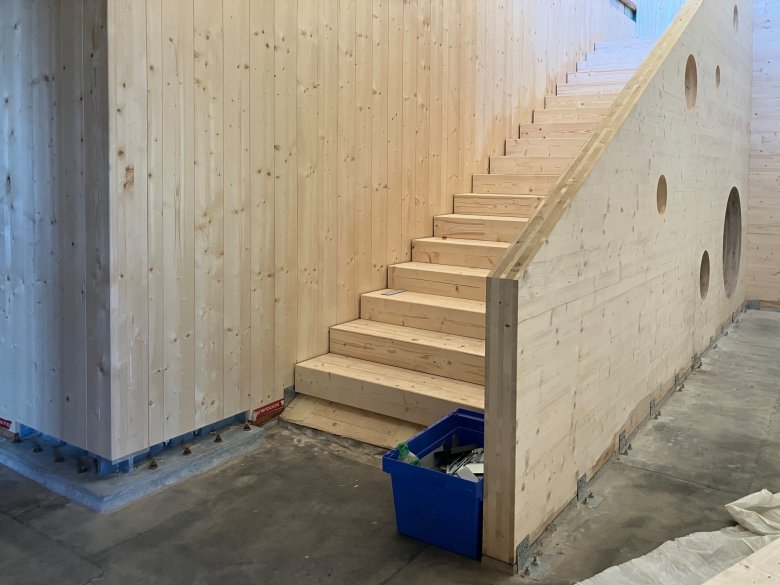

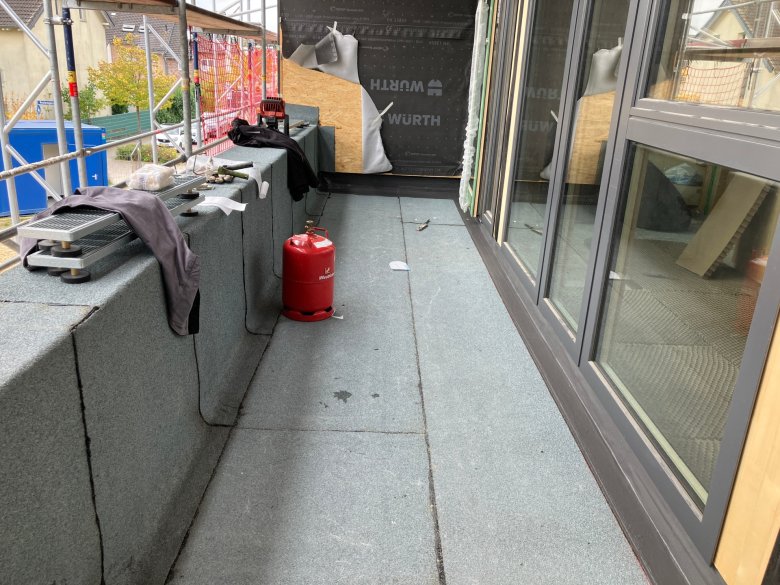

De bovenverdieping is toegankelijk via het trappenhuis dat zich centraal in de foyer van twee verdiepingen bevindt of via het geplande liftsysteem. De kamers voor het personeel van het kinderdagverblijf bevinden zich in het midden en grenzen aan de foyer. De twee andere kinderhuizen en een extra therapieruimte zijn vanuit de foyer bereikbaar via de speelgang. De directe vluchtweg naar buiten is gewaarborgd via het daarvoor bestemde reddingsbalkon.

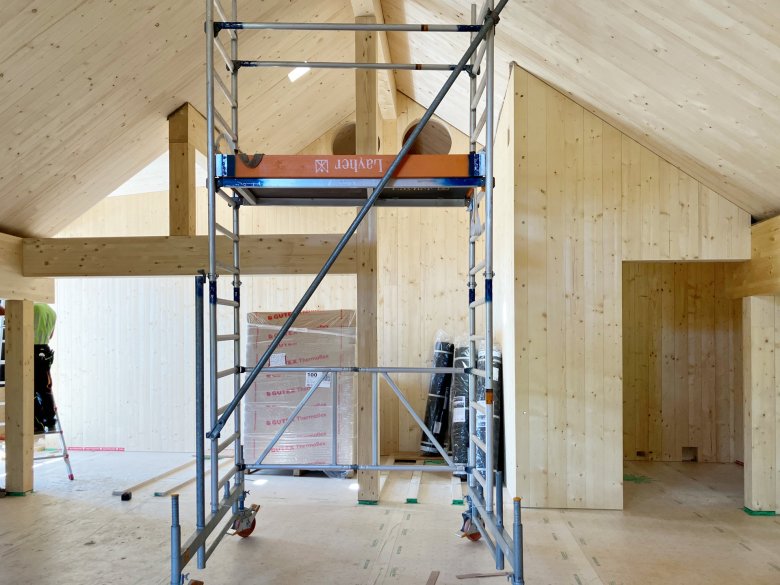

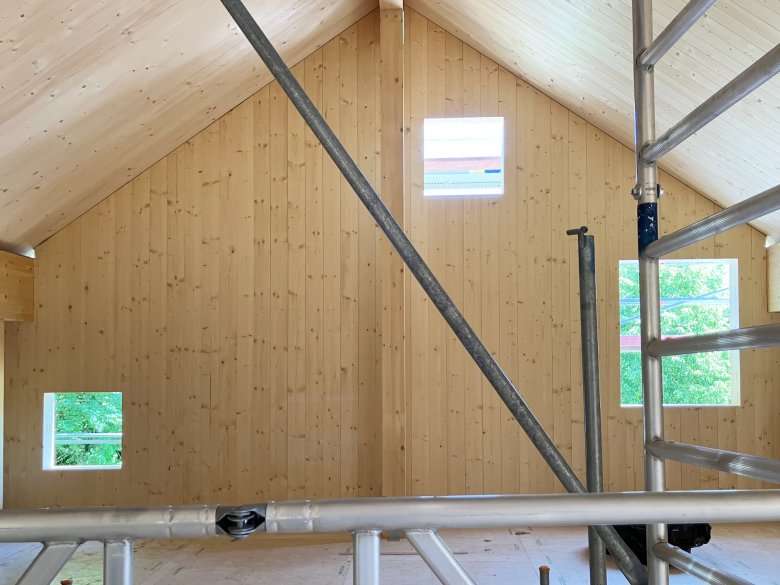

Aan de achterkant van de bovenverdieping bevindt zich de centrale technische ruimte, waar het ventilatiesysteem en andere systeemtechnische componenten zijn ondergebracht.

Draagconstructie en constructie

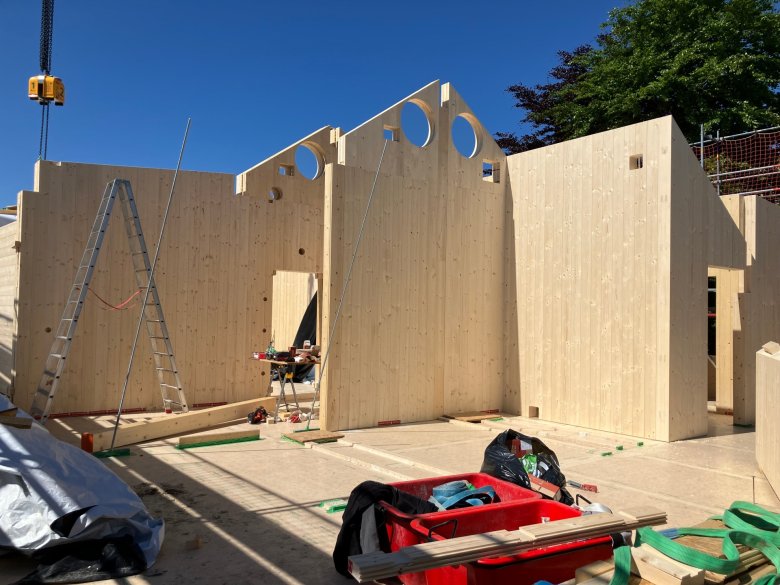

Het kinderdagverblijf is gepland als een massief houten constructie met dragende wanden en plafonds van hoofdzakelijk ongelijmde massief houten elementen.

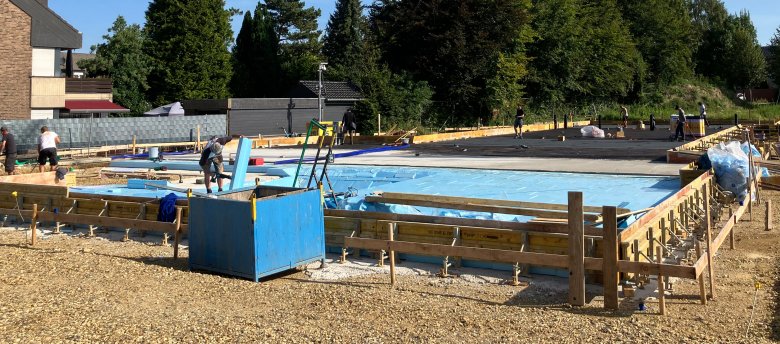

Dragende onderconstructies, opleggingen en steunen zijn ontworpen als gelijmde houten constructies of in staalconstructie vanwege de constructie en het systeem. Het gebouw heeft geen kelder en is gefundeerd op een dragende vloerplaat van gewapend beton.

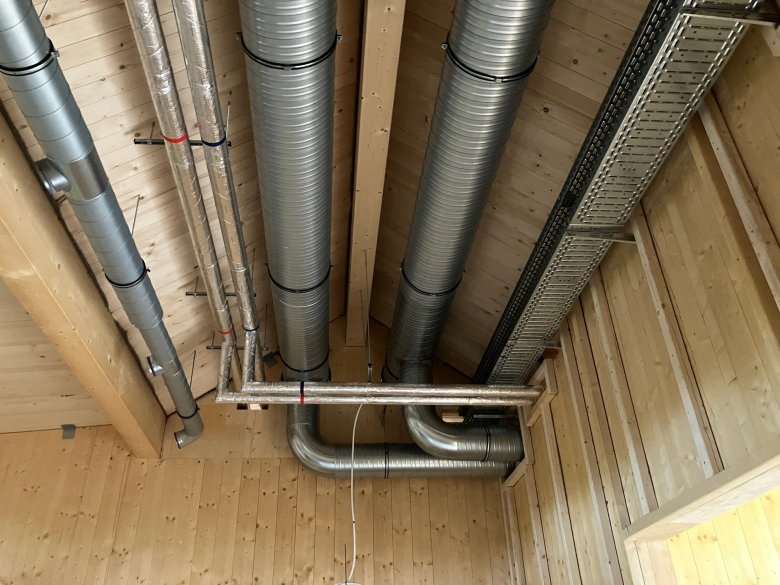

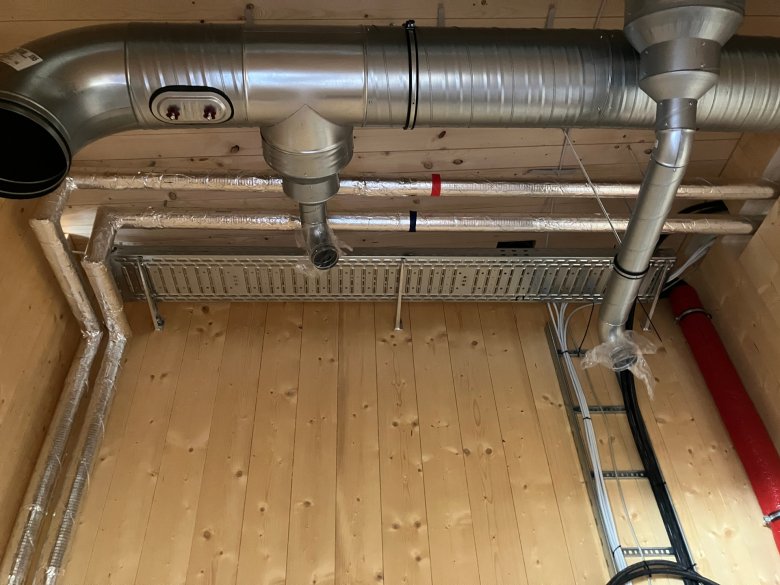

Technische gebouwuitrusting (TGA)

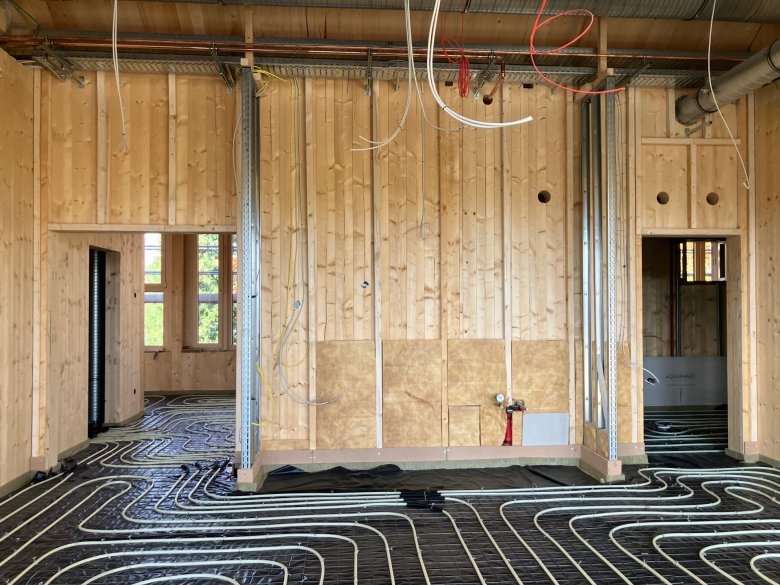

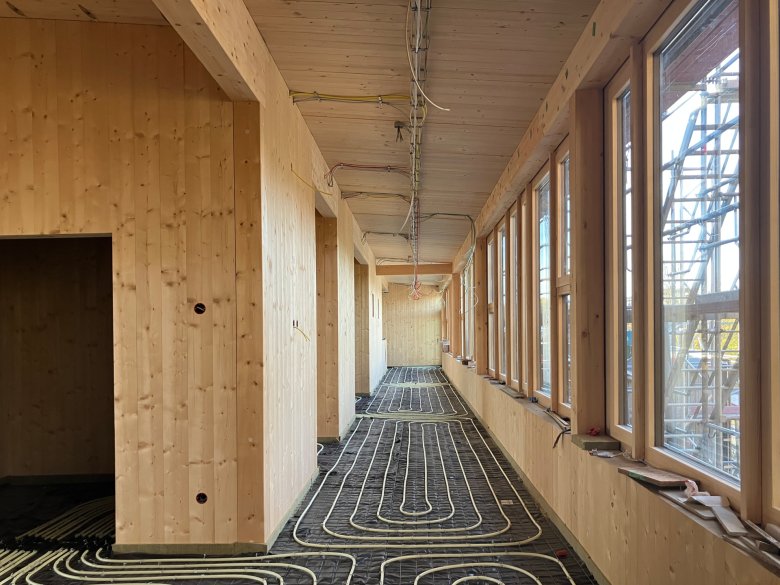

Warmte wordt opgewekt via een luchtwarmtepomp en de installatie van vloerverwarming met bijbehorende lage aanvoertemperaturen.

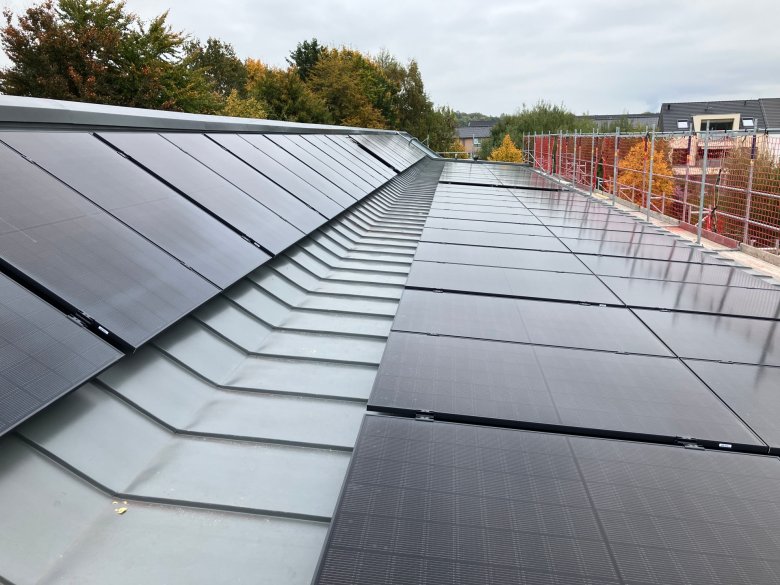

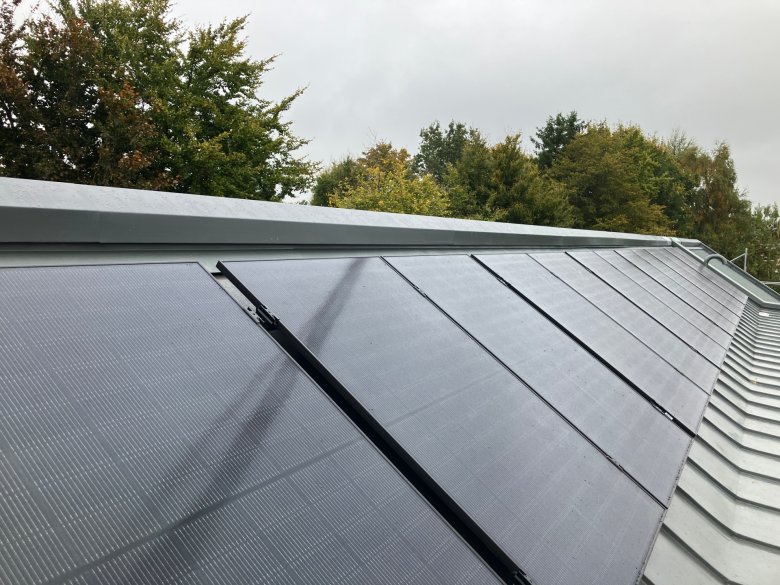

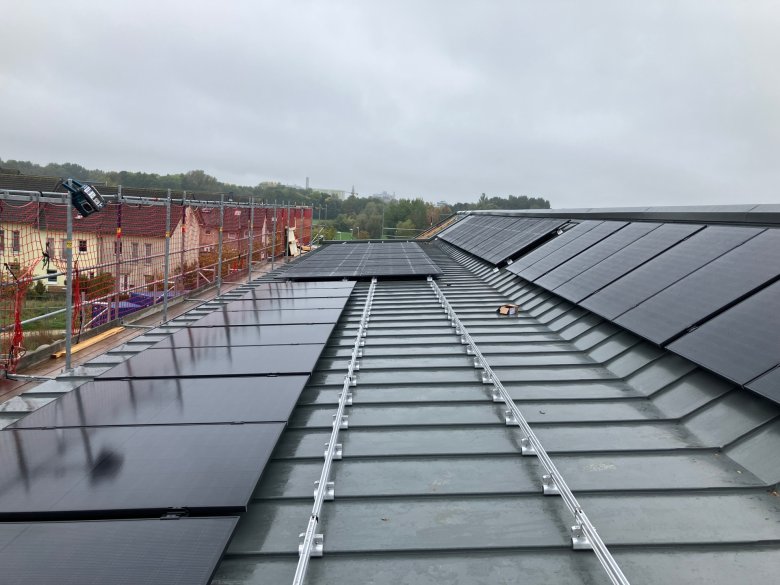

Het gebruik van elektriciteit die wordt opgewekt door de PV-modules en het gebruik van het vastgehouden en opgeslagen regenwater dragen ook bij aan de duurzaamheid van het gebouw.

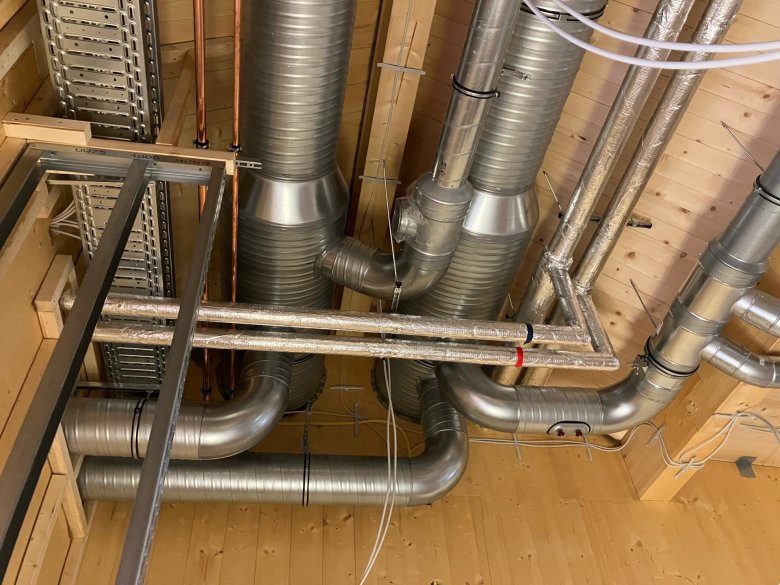

Het gebouw wordt geventileerd via een centraal ventilatiesysteem met warmteterugwinning.

Toegankelijkheid
Een van de vijf geplande parkeerplaatsen voor het kinderdagverblijf is drempelvrij. Het gebouw heeft een drempelloze, rolstoeltoegankelijke hoofdingang vanaf de straat en een drempelloze toegang tot de buitenruimte. Beide verdiepingen zijn barrièrevrij toegankelijk via het liftsysteem. Op de begane grond is een centraal, rolstoeltoegankelijk toilet.

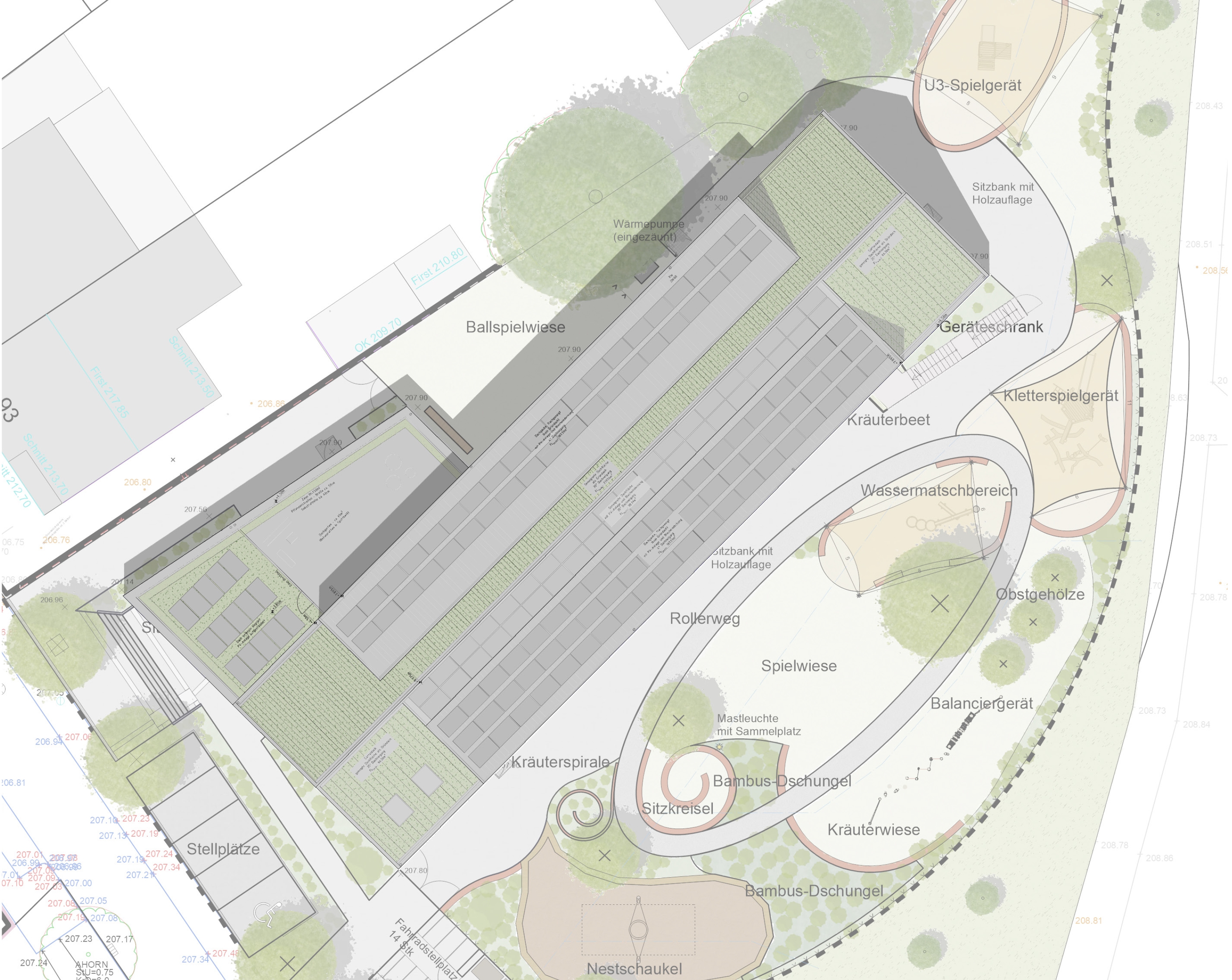

Buitenfaciliteiten

Het ontwerp van de buitenfaciliteiten van het kinderdagverblijf past naadloos in het geplande gebouwconcept.
Dankzij de indeling van de speelplekken, de afwisseling van noodzakelijkerwijs afgesloten en niet afgesloten plekken en de evenwichtige verhouding tussen betonnen speelaanbiedingen en vrij bespeelbare plekken, bieden de geplande open ruimtes een veelzijdige uitbreiding van de ruimte die het kinderdagverblijf biedt.
Er is onder andere een geasfalteerd scooterpad, evenals een modderig watergebied, een nestschommel, een kruidenslak, een gecombineerd klimtoestel met glijbaan, een zitcirkel, bankjes, een balancerend klimtoestel, een speelplek en zandspeelplekken.
